Biến áp cách ly (isolation transformer) là thiết bị chuyển đổi nguồn điện xoay chiều để cung cấp điện cho các thiết bị điện tử, đồng thời cách ly chúng khỏi nguồn điện gốc vì mục đích an toàn. Bài viết này sẽ giới thiệu về cấu tạo, nguyên lý hoạt động của biến áp cách ly và những ưu điểm mà nó mang lại.
I. Cấu tạo và nguyên lý hoạt động của máy biến áp cách ly

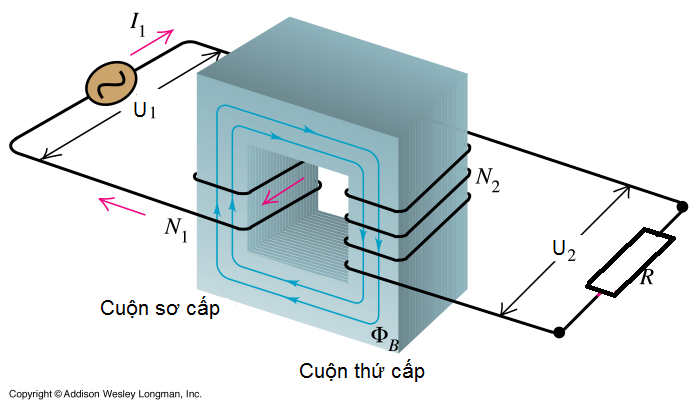

Máy biến áp cách ly gồm hai cuộn dây: cuộn sơ cấp và cuộn thứ cấp, được cách ly về mặt điện. Cả hai cuộn dây này chỉ kết nối với nhau thông qua từ trường, không có kết nối điện trực tiếp. Khi dòng điện xoay chiều đi qua cuộn sơ cấp, từ trường biến thiên được tạo ra, xuất hiện một sức điện động cảm ứng ở cuộn thứ cấp theo định luật cảm ứng điện từ Faraday.
Sự chênh lệch số vòng dây giữa hai cuộn quyết định tỷ lệ điện áp giữa chúng. Nếu cuộn thứ cấp có số vòng dây nhiều hơn cuộn sơ cấp, điện áp tại cuộn thứ cấp sẽ cao hơn và ngược lại.
II. Ưu điểm của máy biến áp cách ly
1. An toàn: Máy biến áp cách ly ngăn chặn nguy cơ giật điện khi chạm vào vỏ thiết bị hoặc hạ áp nhờ vào sự cách ly hoàn toàn giữa hai cuộn dây. Điều này đảm bảo an toàn cho người sử dụng và thiết bị.
2. Lọc nhiễu điện: Máy biến áp cách ly có khả năng loại bỏ nhiễu cao tần và cung cấp nguồn điện sạch hơn cho các thiết bị âm thanh, nhờ vào cảm kháng lớn của cuộn dây.
3. Ngăn chặn xung điện áp đột ngột: Máy biến áp cách ly giúp bảo vệ các thiết bị điện và điện tử khỏi những xung điện áp đột ngột có thể gây hư hỏng. Điều này được thực hiện nhờ vào đặc tính từ tính của lõi biến áp và tổn thất từ tính trong quá trình cảm ứng từ.
a) Tổn thất từ tính: Khi từ trường thay đổi, các vòng dòng từ xoay chiều (eddy currents) và hiện tượng hysteresis từ tính tạo ra tổn thất năng lượng dưới dạng nhiệt bên trong lõi biến áp. Điều này làm giảm bớt xung điện áp cảm ứng trên cuộn dây tải.
b) Sự chậm trễ trong quá trình cảm ứng: Sự chậm trễ này xuất phát từ đặc tính của lõi biến áp và cuộn dây, bao gồm độ trễ của từ trường trong lõi và độ trễ của dòng điện cảm ứng trong cuộn dây. Độ trễ này giúp giảm bớt mức độ của xung điện áp cảm ứng trên cuộn dây tải, bảo vệ các thiết bị điện và điện tử kết nối với hệ thống âm thanh.

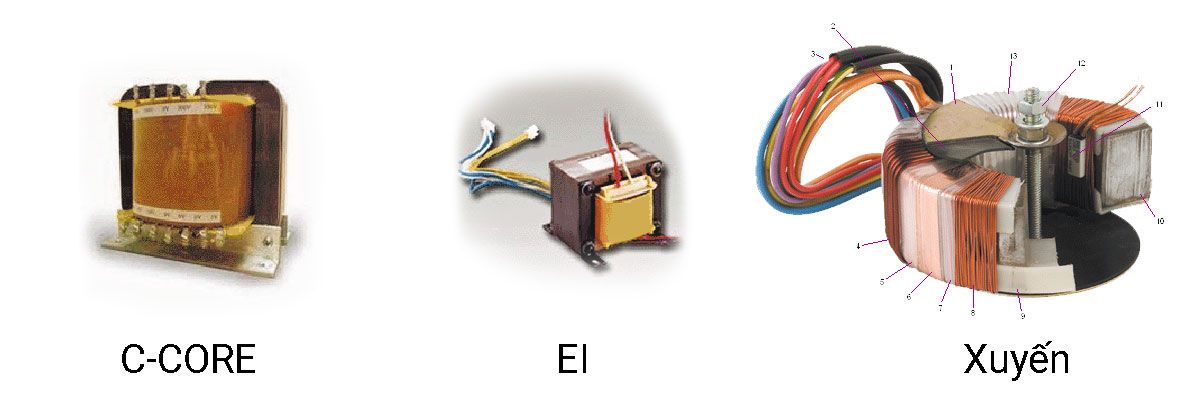

Độ trễ của từ trường trong lõi: Lõi biến áp, thường được làm từ các chất liệu từ tính như silicon steel hay ferrite, có thời gian đáp ứng không tức thì đối với sự thay đổi của từ trường. Điều này dẫn đến sự chậm trễ trong quá trình từ trường truyền qua lõi biến áp từ cuộn dây sơ cấp sang cuộn dây thứ cấp.
Độ trễ của dòng điện cảm ứng trong cuộn dây: Khi từ trường thay đổi, dòng điện cảm ứng được tạo ra ở cuộn dây tải. Tuy nhiên, do các yếu tố như điện dung giữa các vòng dây, trở kháng của cuộn dây và hiệu ứng tự cảm, dòng điện cảm ứng sẽ không đạt đến giá trị tối đa ngay lập tức.
Nhờ sự chậm trễ này, máy biến áp cách ly có thể giảm thiểu mức độ của xung điện áp trên cuộn dây tải, giúp bảo vệ các thiết bị điện và điện tử kết nối với hệ thống âm thanh khỏi các xung điện áp đột ngột có thể gây hư hỏng. Đồng thời, sự chậm trễ cũng giúp giảm nhiễu và tín hiệu không mong muốn trong hệ thống âm thanh, từ đó cải thiện chất lượng âm thanh tổng thể.
Như vậy, máy biến áp cách ly với các đặc điểm nổi bật như an toàn, lọc nhiễu điện và khả năng ngăn chặn sự chuyển tiếp các xung điện áp đột ngột, đã trở thành một giải pháp ưu tiên sử dụng trong các thiết bị yêu cầu cao về điện áp cấp. Sự kết hợp của các đặc tính này giúp máy biến áp cách ly không chỉ bảo vệ các thiết bị điện và điện tử mà còn đem lại nguồn điện sạch sẽ, góp phần cải thiện chất lượng âm thanh trong các hệ thống.
