Bộ ảnh này ghi lại dự án đóng thùng Reflex cho củ loa Saba tròn 20 cm và Siemens oval 18 × 25 cm tại Khang Audio. Đây là tư liệu về một giai đoạn chế tác, lưu lại cấu hình, vật liệu và cách hoàn thiện của dự án; không phải thông tin chào bán hiện tại.
Một dự án với hai hướng lựa chọn củ loa
Điểm xuất phát của dự án là những củ loa cổ được đưa vào một bộ thùng mới. Theo ghi chép của Khang Audio, hai cấu hình được thực hiện gồm củ loa Saba hình tròn và củ loa Siemens hình oval, mỗi cấu hình đi cùng một loa treble bổ sung.

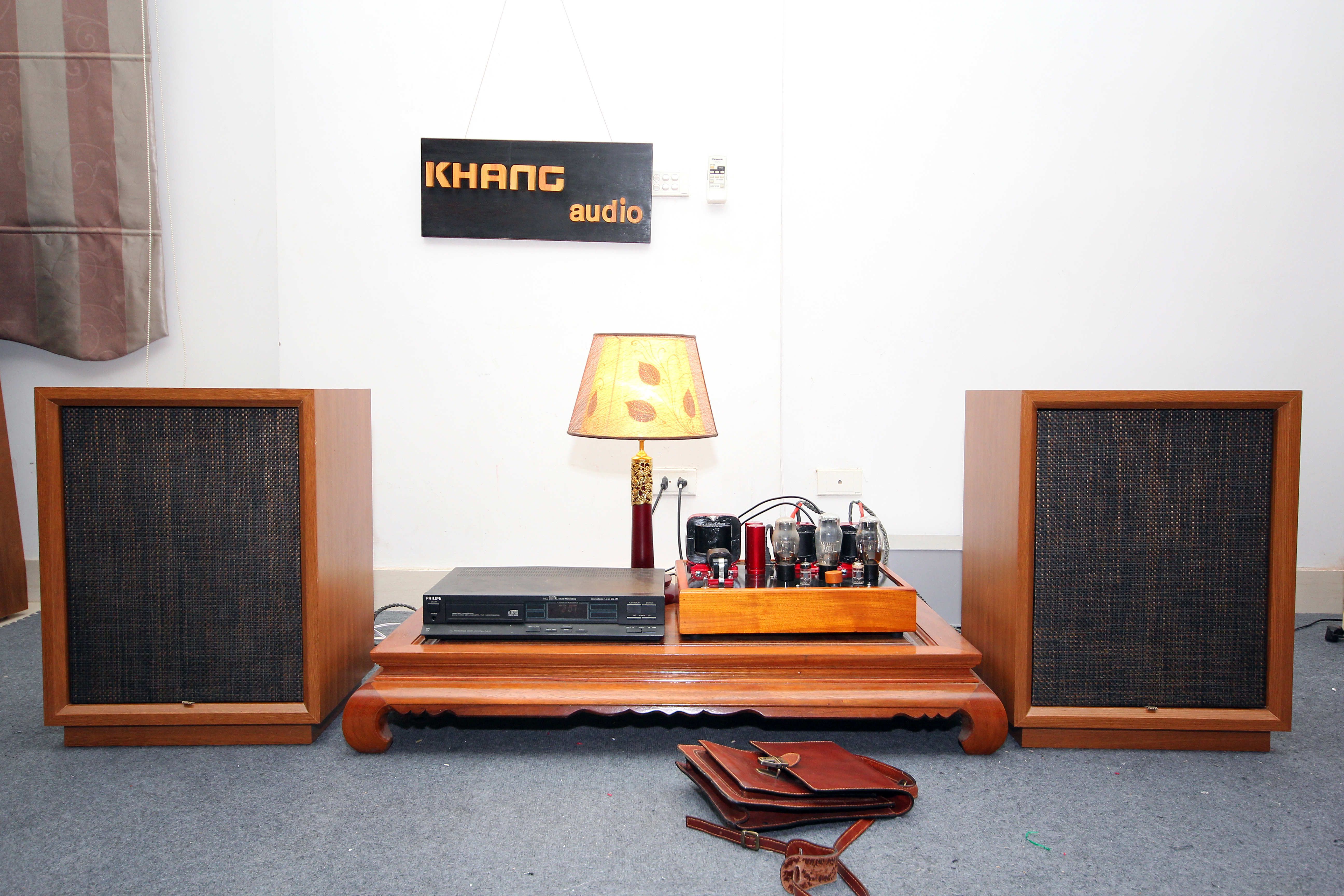

Ảnh phòng nghe cho thấy thùng loa hình hộp, hoàn thiện màu gỗ và ê-căng tối màu. Hai loa đặt hai bên bàn thiết bị, cùng đầu CD và amply đèn. Bộ ảnh được giữ nguyên để ghi lại diện mạo hệ thống ở thời điểm hoàn thiện.
Hình dáng và cách hoàn thiện thùng
Hồ sơ cũ ghi kích thước thùng rộng 44 cm, cao 55 cm và sâu 36 cm. Mặt gá củ loa được thiết kế có thể tháo rời, giúp thuận tiện hơn khi lắp ráp và thử nghiệm trong quá trình chế tác.
Vật liệu được ghi nhận cho phần thùng là MDF dày 12 mm, bề mặt hoàn thiện bằng lớp phủ màu đen hoặc vân gỗ tùy phiên bản. Ê-căng, cọc đấu và dây nối là những phần được hoàn thiện cùng với thùng. Các chi tiết này được trình bày như dữ liệu của dự án đã làm, không phải công thức áp dụng chung cho mọi củ loa.
Cấu hình được ghi trong hồ sơ dự án
| Hạng mục | Cấu hình Saba | Cấu hình Siemens |
|---|---|---|
| Củ loa chính | Saba tròn 20 cm | Siemens oval 18 × 25 cm |
| Loa treble bổ sung | Saba 10 cm | RFT oval 9 × 12 cm |
| Kiểu thùng theo ghi chép | Reflex, đường thoát hơi phía trước | |
| Kích thước thùng ghi trong bài cũ | Rộng 44 × cao 55 × sâu 36 cm | |
Bảng trên giúp phân biệt hai cấu hình trong tư liệu. Tên hãng và kích thước củ loa được giữ theo ghi chép ban đầu; các thông số đáp tuyến không được dùng làm cam kết hiệu năng khi chưa có kết quả đo tương ứng.
Những chi tiết đáng quan sát trong bộ ảnh
Với một dự án đóng thùng mới cho củ loa cổ, hình ảnh tổng thể giúp lưu lại tỉ lệ giữa mặt loa, ê-căng và thân thùng. Ảnh bố trí hệ thống cũng cho thấy cách người thực hiện đưa thành phẩm vào phòng nghe, thay vì chỉ ghi lại riêng từng linh kiện.

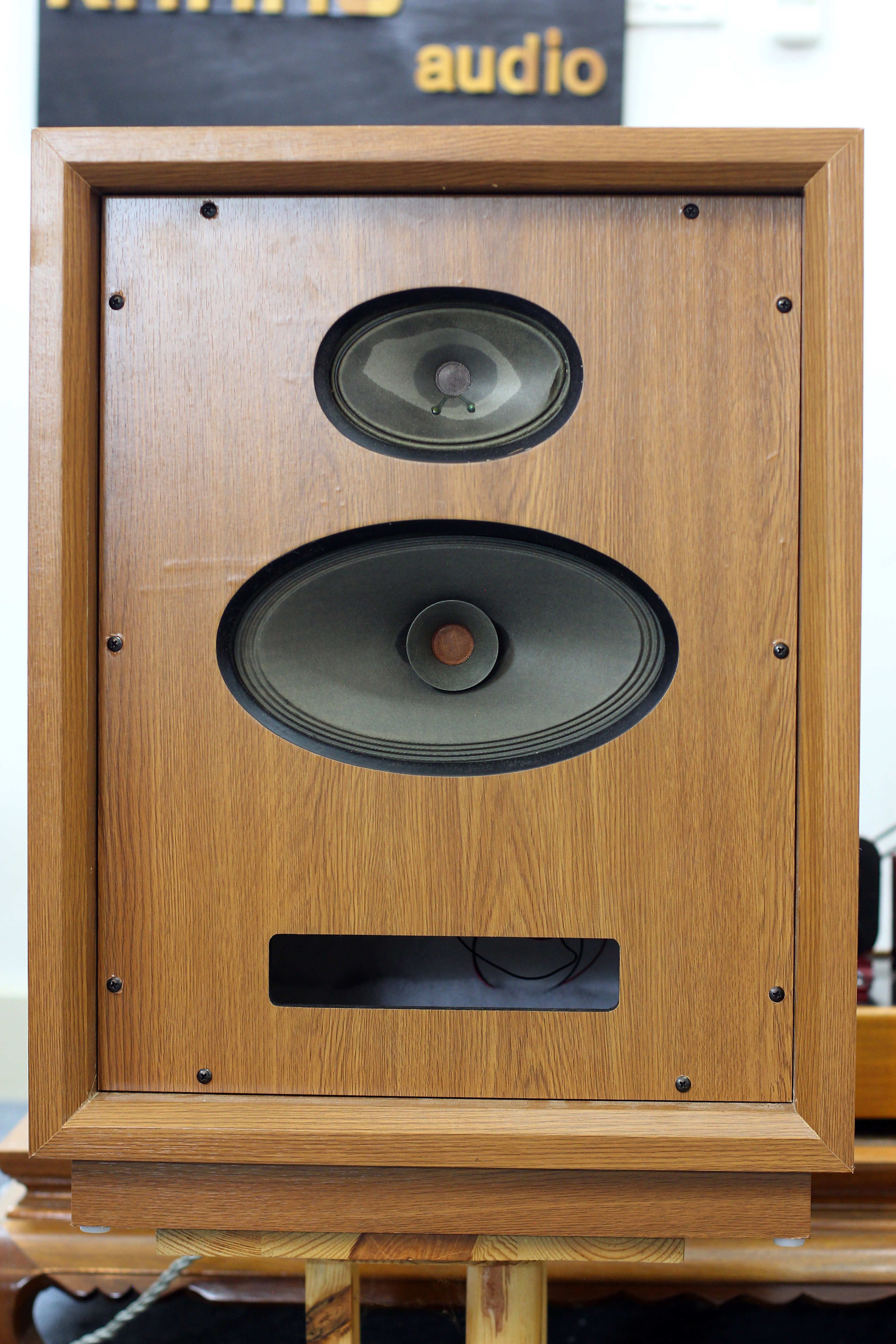

Phần mặt gá tháo rời là chi tiết phục vụ quá trình làm thử và lắp ráp. Khi lưu hồ sơ cho một dự án DIY, việc ghi rõ củ loa đã dùng, kích thước thực tế, cách bố trí và những thay đổi qua từng lần thử sẽ hữu ích hơn một mô tả chất âm chung chung.
Phối ghép trong bối cảnh tư liệu
Hệ thống trong ảnh sử dụng amply đèn và đầu CD. Bài lưu trữ giữ lại hình ảnh phối ghép này để thể hiện bối cảnh của dự án, không xem đó là một cấu hình mặc định cho tất cả loa Saba hoặc Siemens.
Giá trị của bộ tư liệu nằm ở việc ghi lại cách Khang Audio lựa chọn củ loa, làm thùng và hoàn thiện một hệ thống trong giai đoạn đó. Các ảnh và ghi chép cũng là cơ sở để đối chiếu khi tìm hiểu những dự án chế tác sau này.
Nội dung và ảnh tư liệu: Trương Vĩnh Khang — Khang Audio.
