Một bộ dàn có DAC, preamp và ampli cần điểm cấp điện gọn, đủ ổ và thuận tiện thao tác. Khi điểm cấp điện đó tích hợp mạch lọc LC, cuộn cảm và tụ điện còn phối hợp để giảm nhiễu truyền theo đường nguồn. Hiểu cách mạch làm việc sẽ giúp bạn chọn bộ lọc theo nhu cầu của dàn và biết nên xem những gì trên sản phẩm.
Bài viết dùng ảnh thật của lọc điện 20A 6 ổ cắm dùng cụm Eaton tại Khang Audio để giải thích hai linh kiện chính, sau đó đi vào cách chọn vị trí và kết nối.
LC là gì và làm việc ở đâu trong bộ dàn?
L là cuộn cảm, C là tụ điện. Trong bộ lọc nguồn, chúng tạo thành các nhánh mạch có đáp ứng khác nhau theo tần số, giúp làm suy giảm nhiễu ở dải thiết kế trong khi vẫn cấp điện cho thiết bị.

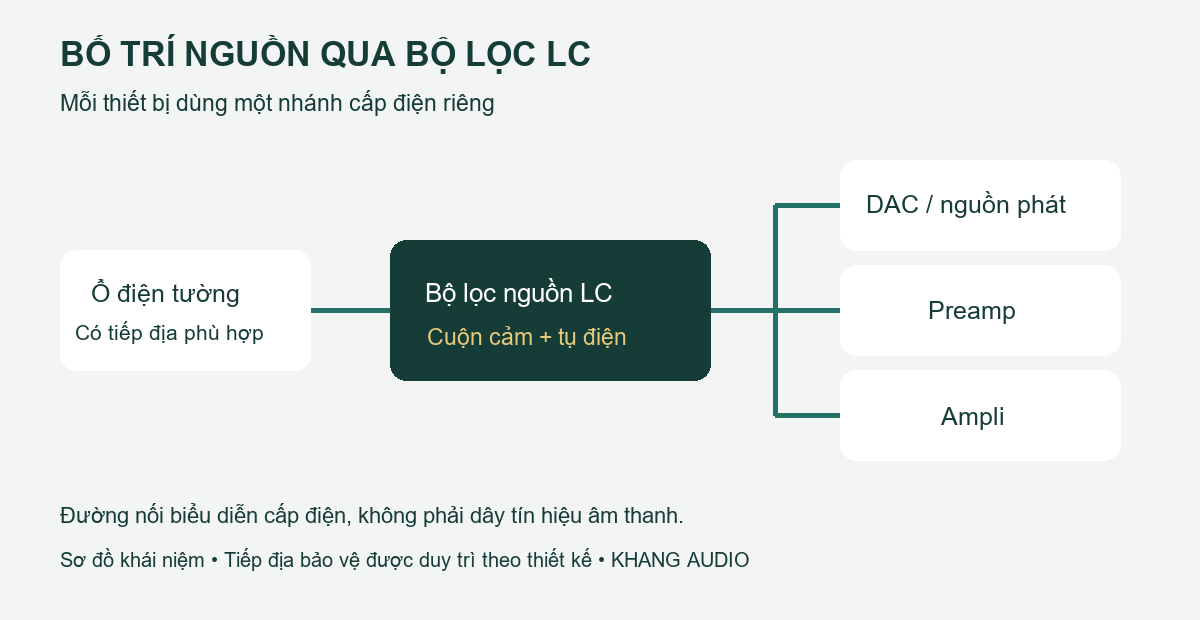

Hãy hình dung đường cấp nguồn gồm ổ điện trong phòng, bộ lọc và các máy trong dàn. Bộ lọc xử lý nhiễu dẫn trên đường này; hiệu quả phụ thuộc loại nhiễu, cấu hình lọc và cách lắp đặt. “Cao tần” ở đây nói đến nhiễu điện trên đường nguồn.
Nhìn mạch thật để hiểu vai trò của L và C
Cuộn cảm: tạo trở ngại cho thành phần nhiễu
Cuộn cảm chống lại sự thay đổi của dòng điện. Trong mô hình lý tưởng, trở kháng của nó tăng khi tần số tăng. Nhờ đặc tính này, cuộn cảm được bố trí trong mạch lọc để cản thành phần nhiễu phù hợp với thiết kế. Kích thước lõi, cách quấn và dòng làm việc đều ảnh hưởng đến kết quả.
Tụ điện: tạo nhánh dẫn cho nhiễu
Với tụ điện lý tưởng, trở kháng giảm khi tần số tăng. Tụ đặt đúng vị trí tạo đường đi cho thành phần nhiễu qua nhánh lọc. Khi phối hợp với cuộn cảm, mạch làm suy giảm nhiễu truyền tiếp trên đường điện. Giá trị linh kiện và cách nối quyết định đặc tính của cả bộ lọc.
Trong lọc nguồn điện lưới, bạn có thể gặp tụ X, tụ Y và cuộn chống nhiễu đồng pha. Đây là các thành phần được chọn theo loại nhiễu và vị trí mắc, với yêu cầu an toàn tương ứng. Ảnh trên giúp nhận diện linh kiện; thông số và sơ đồ chi tiết cần đọc từ tài liệu của đúng cụm lọc. Có thể xem thêm phần giải thích của TDK về các thành phần lọc nhiễu nguồn.
Chọn bộ lọc theo nhu cầu sử dụng
Bắt đầu bằng danh sách máy thường bật cùng lúc, loại phích cắm và vị trí đặt bộ lọc. Những thông tin này giúp chọn cấu hình thuận tiện ngay từ đầu.
| Điểm cần xem | Giá trị trong sử dụng |
|---|---|
| Số ổ và chuẩn ổ cắm | Đủ chỗ cho bộ dàn, phích khớp và giữ chắc; tính cả khoảng trống cho adapter. |
| Điện áp và tải cho phép | Phù hợp nhãn nguồn của từng máy và toàn bộ đường cấp điện, gồm dây, phích, ổ và thiết bị bảo vệ. |
| Cụm lọc và thông tin kỹ thuật | Biết sản phẩm sử dụng linh kiện nào; nếu có dữ liệu đo, xem dải tần và điều kiện đo. |
| Kích thước, hướng cắm dây | Đặt vừa kệ và còn chỗ để tháo lắp, tránh ép dây sát tường. |
| Đồng hồ và công tắc | Theo dõi điện áp, dòng điện hiển thị và thao tác cấp nguồn thuận tiện. |
Với sản phẩm lắp ráp từ module công nghiệp, chất lượng hoàn thiện cũng đáng xem: dây được bố trí gọn, đầu nối chắc, có tiếp địa đúng thiết kế và hướng dẫn tải rõ ràng. Nguồn gốc module là một thông tin tham khảo; việc lắp thành bộ hoàn chỉnh cần được đánh giá cùng các yếu tố này.
Ví dụ đang có tại Khang Audio: Eaton 20A, 6 ổ cắm
Mẫu này phù hợp khi cần gom nguồn cho một bộ dàn nhỏ gọn. Sáu vị trí cấp điện gồm 2 ổ chuẩn Mỹ 3 chấu và 4 ổ đa năng, thuận tiện khi các máy dùng nhiều kiểu phích. Chẳng hạn, với DAC, preamp, ampli và nguồn phát rời, bạn có thể bố trí mỗi máy một ổ rồi chừa vị trí cho thiết bị bổ sung.
Vỏ nhôm có kích thước rộng 14 × cao 10 × sâu 23cm, khối lượng 2,1kg. Đồng hồ V/A giúp quan sát điện áp và dòng điện đang hiển thị; aptomat dùng để đóng/ngắt nguồn cho cụm ổ cắm. Khi đo chỗ đặt, cộng thêm khoảng trống của phích và đoạn dây uốn ra ngoài.
Tên 20A là thông số của cụm lọc theo cấu hình sản phẩm. Để kiểm tra tải phù hợp cho cả bộ dàn, hãy đối chiếu thêm dây cấp, đầu nối và thiết bị bảo vệ. Khang Audio có thể kiểm tra theo danh sách máy bạn đang dùng. Xem chi tiết lọc điện Eaton 20A 6 ổ cắm.
Bố trí và sử dụng trong dàn nghe nhạc
- Kiểm tra điểm cấp điện: ổ tường và phích phải tiếp xúc chắc, phù hợp tải, tiếp địa theo yêu cầu của thiết bị. Nếu ổ lỏng, cháy xém hoặc nóng bất thường, cần xử lý trước khi nối bộ dàn.
- Chọn chỗ đặt dễ thao tác: bề mặt khô, vững, chừa chỗ cho dây và công tắc. Tách đường dây nguồn khỏi dây tín hiệu ở mức bố trí cho phép.
- Ngắt nguồn khi sắp xếp kết nối: cắm từng máy vào ổ phù hợp, ghi nhãn dây nếu nhiều thiết bị. Giữ tiếp địa bảo vệ và tránh nối chồng nhiều ổ chia điện.
- Bật tắt theo hướng dẫn bộ dàn: với hệ thống rời, thường bật nguồn phát và preamp trước, ampli công suất sau; khi tắt làm ngược lại. Ưu tiên hướng dẫn riêng của từng máy.
Nếu mục tiêu là xử lý tiếng ù hoặc rè, ghi lại khi nào tiếng xuất hiện và thiết bị nào đang nối. Bài kiểm tra dàn âm thanh bị ù, rè hướng dẫn khoanh vùng từng bước. Còn phần cách ly điện được giải thích riêng trong bài khi nào nên dùng biến áp cách ly cho audio.
Câu hỏi thường gặp
Có nên chọn bộ lọc chỉ vì có nhiều tầng?
Nên xem cả cấu hình, đặc tính lọc và nhu cầu bộ dàn. Nhiều tầng có ý nghĩa khi được phối hợp phù hợp; dữ liệu của đúng sản phẩm giúp so sánh rõ hơn việc chỉ đếm linh kiện.
Đánh giá hiệu quả ở nhà như thế nào?
Giữ nguyên bản nhạc, mức nghe và phối ghép, rồi đối chiếu hiện tượng muốn cải thiện. Nếu nhiễu chỉ xuất hiện khi một thiết bị trong nhà hoạt động, ghi lại điều kiện đó. Thông tin cụ thể giúp cửa hàng tư vấn đúng hơn một nhận xét chung về chất âm.
Cần gửi gì để được tư vấn?
Gửi Khang Audio danh sách model, ảnh nhãn nguồn, loại phích và ảnh chỗ đặt dự kiến. Cửa hàng sẽ tư vấn số ổ, cách bố trí và kiểm tra tải cho hệ thống đang sử dụng. Bạn có thể liên hệ Khang Audio hoặc gọi 0906003355.
