EI, C-core và xuyến là ba cách gọi theo hình dạng và cấu trúc lõi từ của biến áp. Nhận ra các dạng lõi giúp người chơi audio hiểu hơn tài liệu thiết bị, nhưng để đánh giá một biến áp cần xem cả vật liệu, cuộn dây, chế độ làm việc và cách lắp đặt.

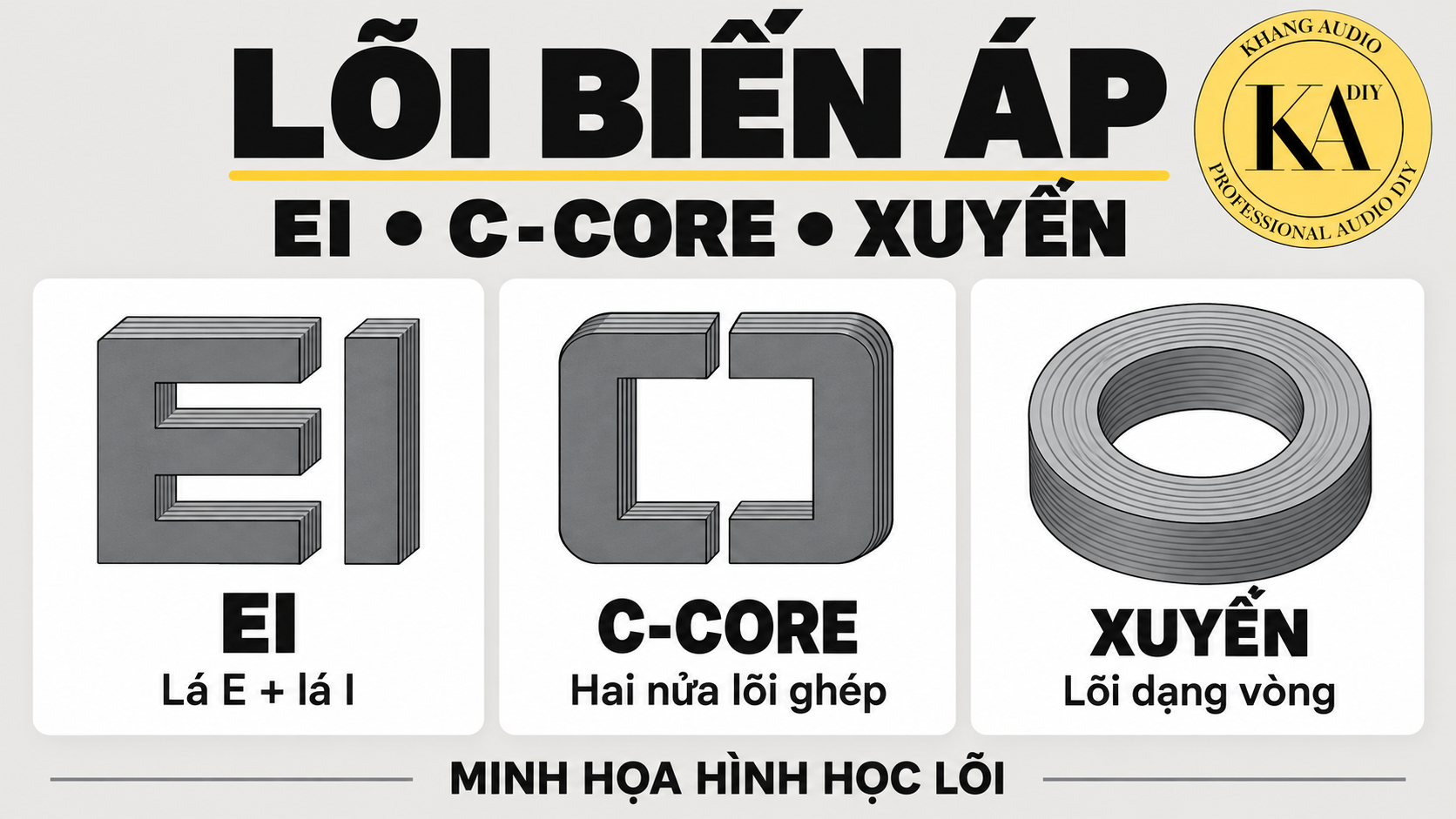

Minh họa khái niệm hình dạng lõi, đã lược bỏ cuộn dây và chi tiết lắp ráp; không mô tả cấu tạo của một sản phẩm cụ thể.
Lõi EI: các lá thép hình E và I
Lõi EI được ghép từ các lá thép kỹ thuật điện có hình E và I. Trong cấu trúc thông dụng, cuộn dây nằm trên bobbin ở trụ giữa. Các lá mỏng có lớp cách điện giữa chúng để hạn chế dòng điện xoáy trong lõi.
Đây là kết cấu phổ biến, thuận tiện cho việc chế tạo và bố trí cuộn dây. Độ dày chồng lá, tiết diện trụ, vật liệu lõi và cách quấn đều tham gia quyết định khả năng làm việc. Khi nhìn một biến áp EI, nên chú ý cả cuộn dây, kết cấu kẹp và thông số công bố, thay vì chỉ căn cứ hình dạng vuông của nó.
C-core: lõi dạng băng cuộn được cắt và ghép lại
Ở dạng C-core thông dụng, băng vật liệu từ được cuộn thành lõi rồi cắt thành hai nửa để lắp cuộn dây. Khi ghép lại, chúng tạo đường từ khép kín; bề mặt ghép và kết cấu cố định là những chi tiết cần được xử lý trong thiết kế.
PowerVolt nêu khả năng tận dụng hướng cán của thép và giảm từ trường rò là những điểm đáng chú ý của C-core so với kết cấu EI truyền thống. Hãng cũng lưu ý chi phí và sự sẵn có của kích thước lõi. Những ưu điểm này cần được xét trong một thiết kế cụ thể.
Một ví dụ cho thấy chi tiết chế tạo quan trọng hơn tên lõi: Lundahl sử dụng khe hở nhỏ có chủ đích trong dòng biến áp nguồn C-core của họ để giảm nguy cơ bão hòa do thành phần DC mất cân bằng trên nguồn điện.
Lõi xuyến: đường từ dạng vòng
Lõi xuyến có dạng vòng, với cuộn dây phân bố quanh lõi. Hình dáng này thường cho phép tạo biến áp thấp, gọn và có từ trường rò nhỏ. Trong tài liệu dòng 1182, Hammond công bố các đặc điểm như hiệu suất cao và từ trường rò thấp cho chính dòng sản phẩm đó.
Hammond đồng thời lưu ý dòng khởi động có thể lớn khi đóng điện. Vì vậy, một bộ nguồn dùng biến áp xuyến cần được thiết kế đồng bộ với bảo vệ, khởi động và kết cấu lắp. Độ êm khi vận hành còn phụ thuộc chế tạo, tải và điều kiện nguồn.
So sánh nhanh để đọc đúng tài liệu
| Dạng lõi | Dấu hiệu nhận biết | Điểm nên tìm hiểu |
|---|---|---|
| EI | Các lá E và I ghép thành khối | Vật liệu lá thép, cuộn dây, kết cấu kẹp và nhiệt độ làm việc |
| C-core | Các phần lõi cắt ghép, thường có góc bo | Vật liệu, bề mặt ghép, khe hở theo thiết kế và cách cố định |
| Xuyến | Lõi dạng vòng, dây quấn bao quanh | Từ trường rò, dòng khởi động và phương án lắp đặt |
Hình dạng lõi có quyết định khả năng cách ly không?
Khả năng cách ly điện nằm ở cấu trúc cuộn sơ cấp, thứ cấp và hệ cách điện. EI, C-core hay xuyến là thông tin về lõi; cần đọc thêm cấu trúc cuộn dây để biết đó là biến áp cách ly hay tự ngẫu. Phần này được giải thích trong bài biến áp cách ly cho audio: vai trò và tình huống sử dụng.
Người chơi audio nên rút ra điều gì?
Hãy dùng tên lõi để hiểu cấu tạo, rồi đánh giá thiết bị qua điện áp vào/ra, tải định mức, độ tăng nhiệt, tiếng rung cơ khí và thông tin bảo vệ. Khi cần so sánh từ trường rò hoặc hiệu suất, các kết quả đo phải có điều kiện làm việc tương ứng.
