Amply PA01 V+ Khang Audio DIY – khuếch đại BTL LM3886 với thiết kế VU cổ điển

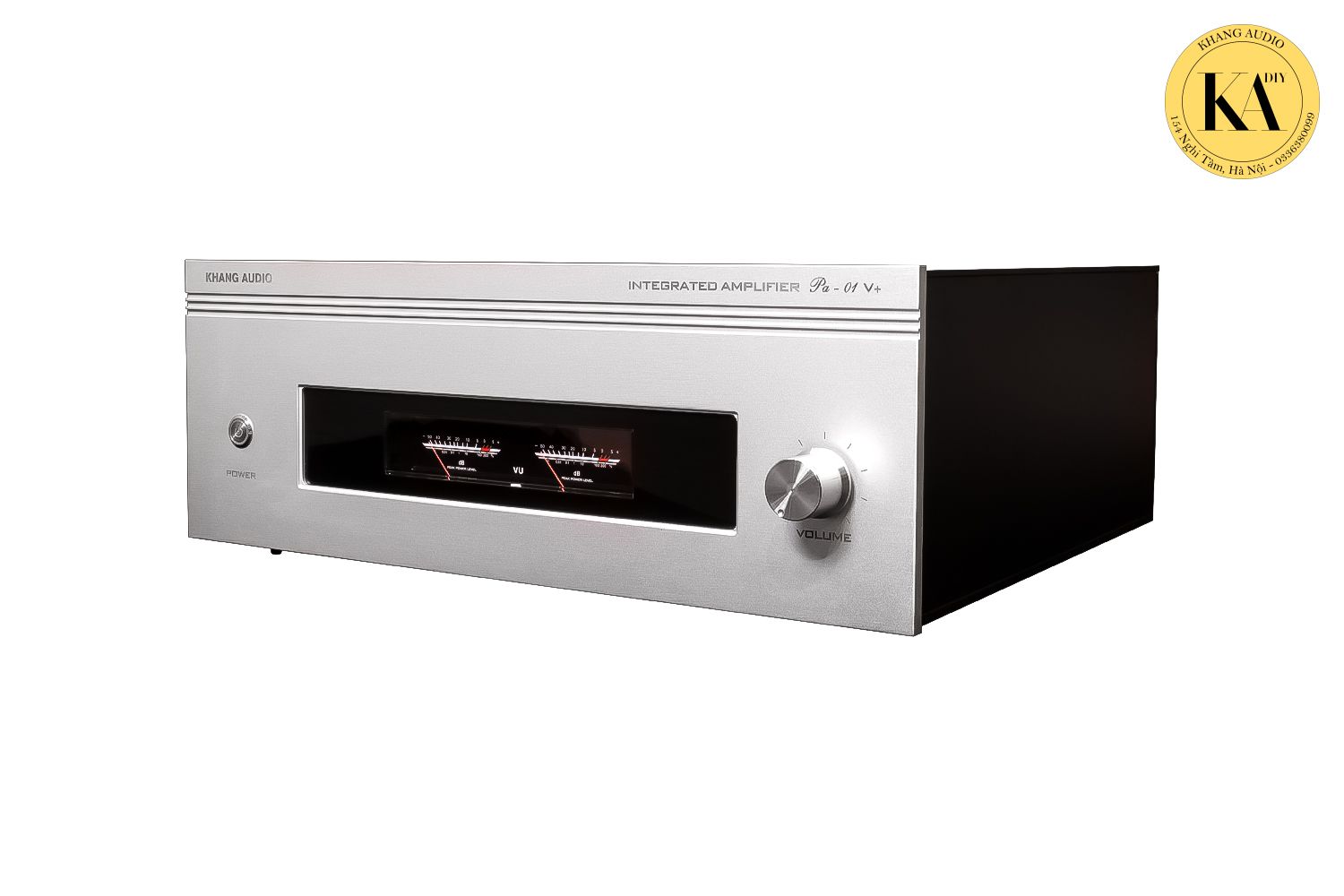

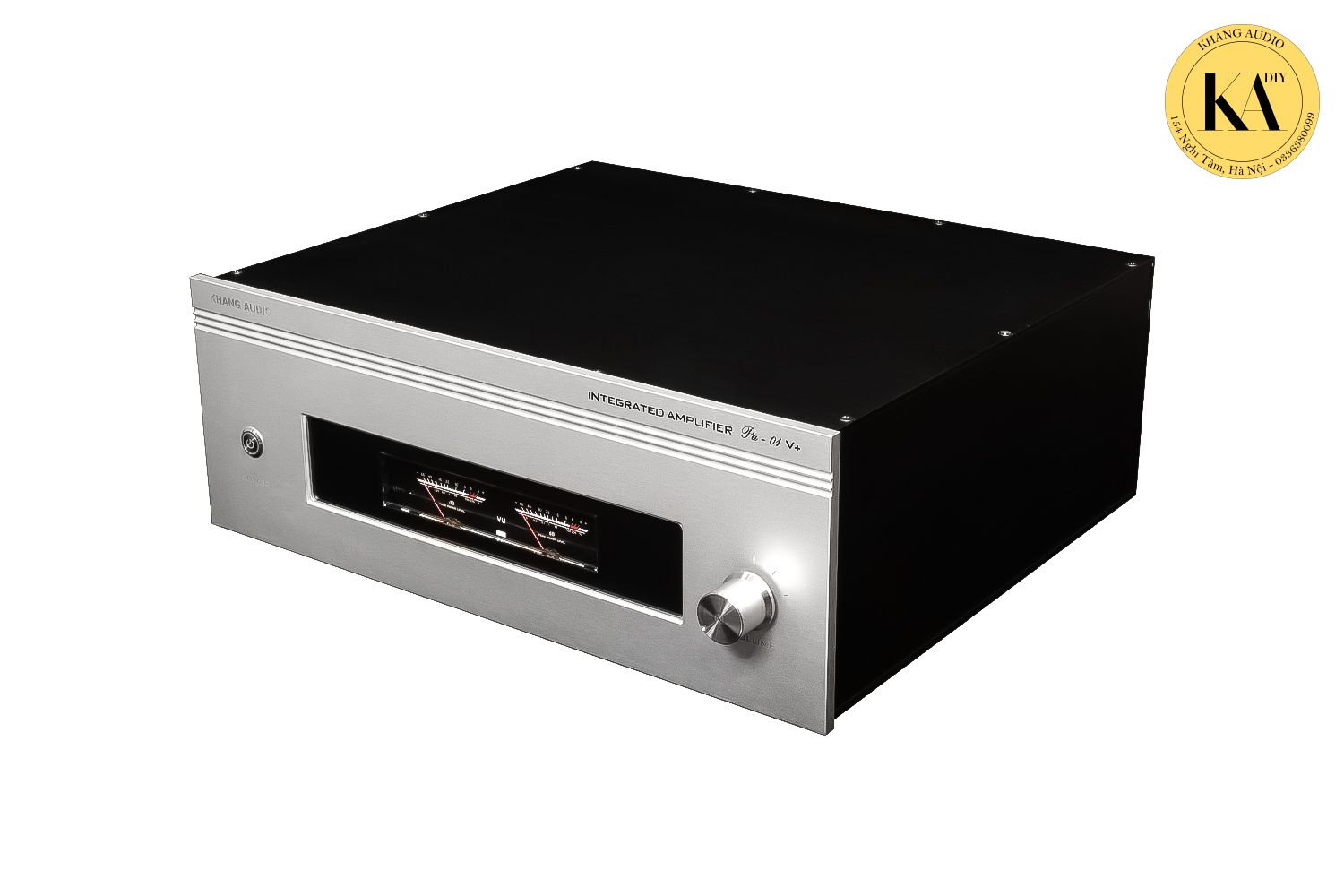

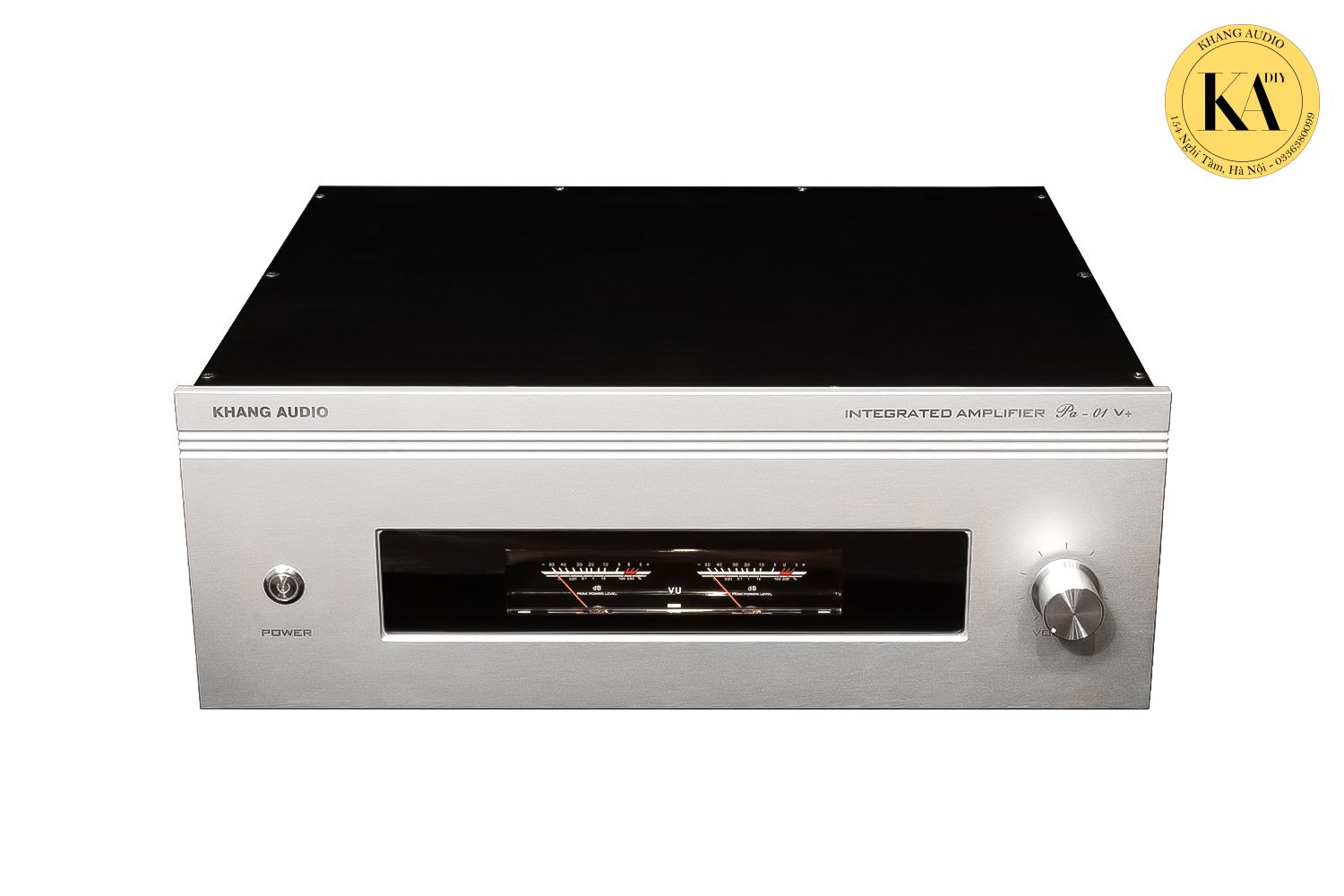

Amply PA01 V+ Khang Audio DIY là ampli bán dẫn stereo được xây dựng cho người dùng cần công suất lớn, thao tác đơn giản và vẻ ngoài phù hợp một hệ thống nghe nhạc gia đình. Phiên bản V+ tạo điểm nhấn bằng đồng hồ VU có đèn, đồng thời giữ cấu hình khuếch đại BTL sử dụng IC LM3886.

PA01 V+ tập trung vào đúng nhiệm vụ của một ampli tích hợp analog: nhận tín hiệu RCA từ nguồn phát, điều chỉnh âm lượng và cấp công suất cho một cặp loa thụ động 4–8 Ω. Cách bố trí này phù hợp với hệ thống dùng CD player, DAC, music streamer, phono preamp hoặc preamplifier có đầu ra RCA.

Giá trị của thiết kế PA01 V+

Cấu hình BTL cho mức công suất 150 W/kênh

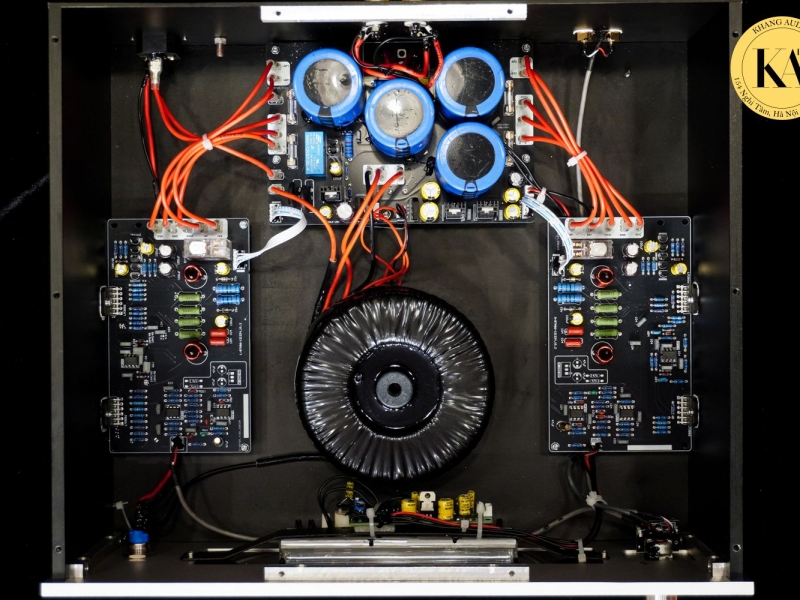

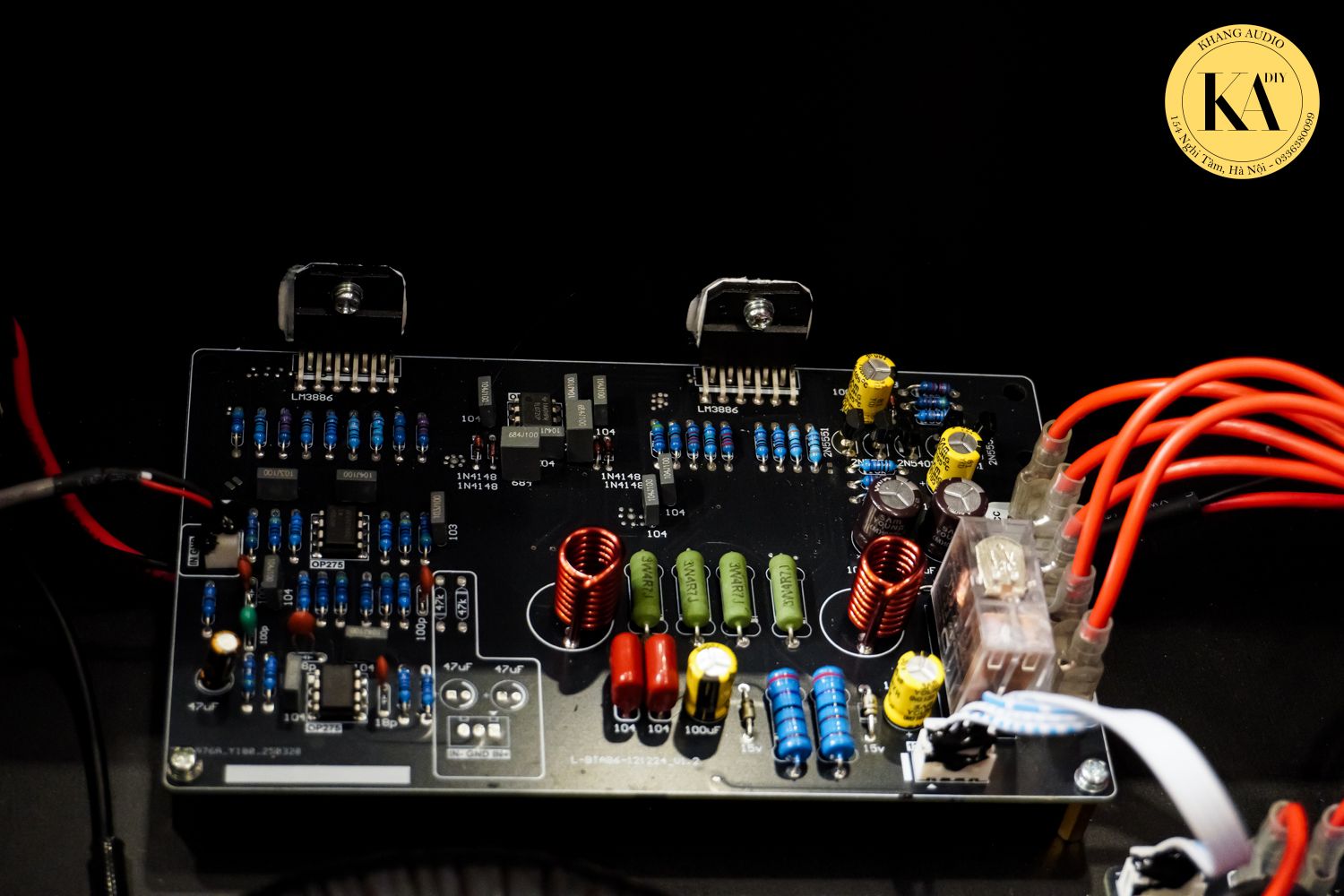

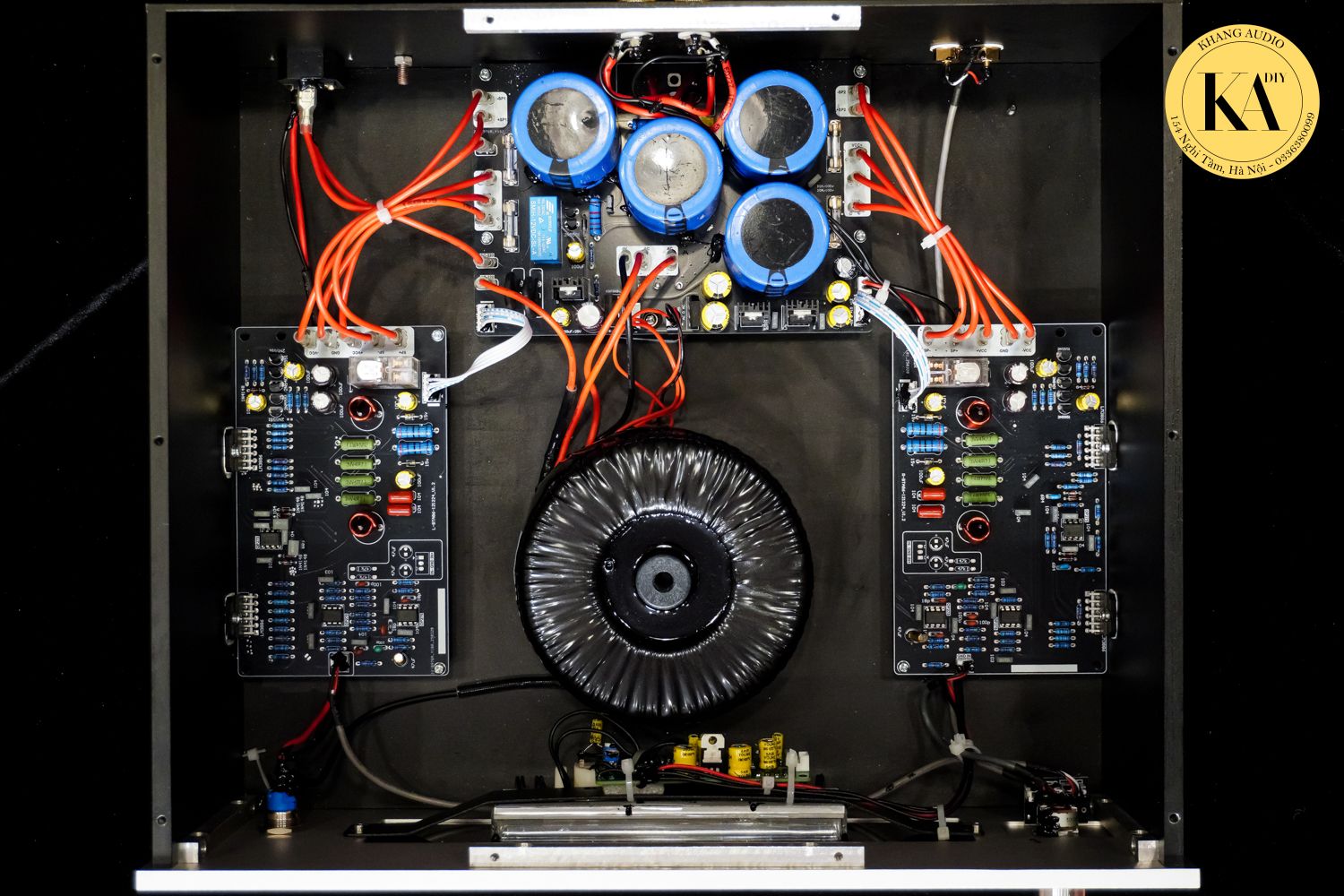

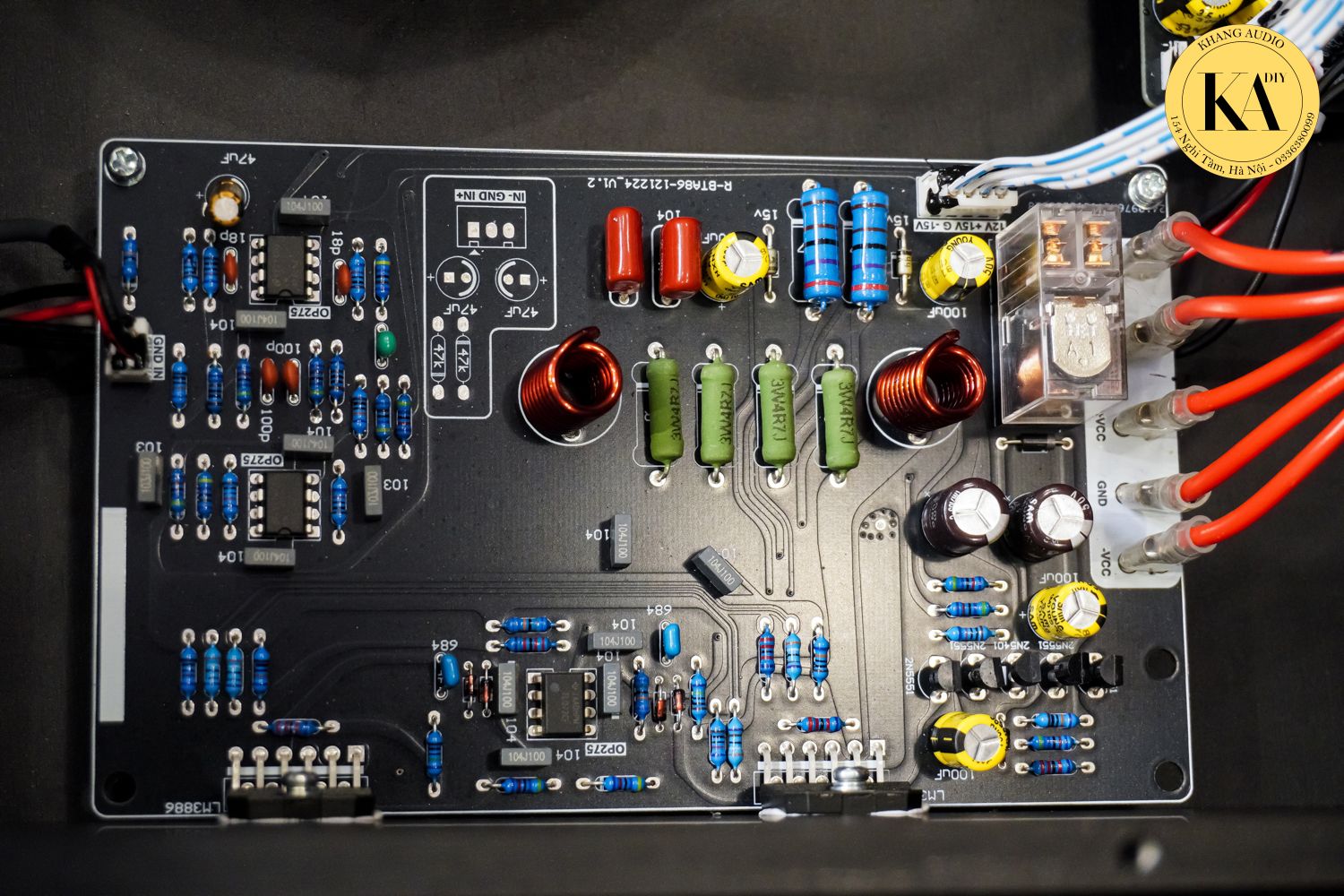

Mỗi kênh sử dụng cấu hình cầu BTL với IC công suất LM3886, đạt mức công suất công bố 150 W/kênh. Thiết kế BTL tăng biên độ điện áp trên tải loa so với một tầng khuếch đại đơn, tạo khoảng dự trữ công suất phù hợp cho các đôi loa thụ động cần lực kéo tốt.

LM3886 là IC khuếch đại Class AB của Texas Instruments, tích hợp mạch bảo vệ SPiKe đối với quá tải, quá nhiệt và các tình huống bất thường ở đầu ra. Hiệu quả vận hành thực tế vẫn phụ thuộc vào nguồn điện, tản nhiệt, trở kháng loa, mức âm lượng và cách thông gió cho máy.

Đồng hồ VU giúp quan sát mức tín hiệu

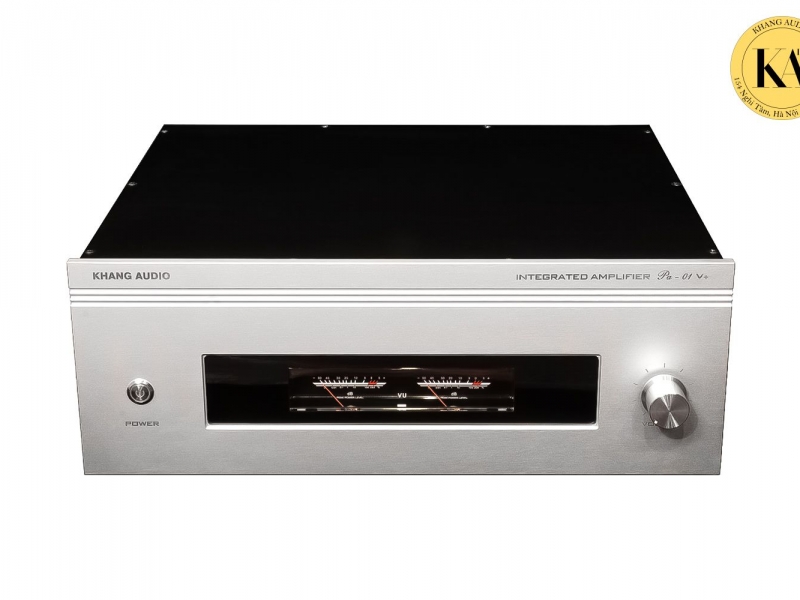

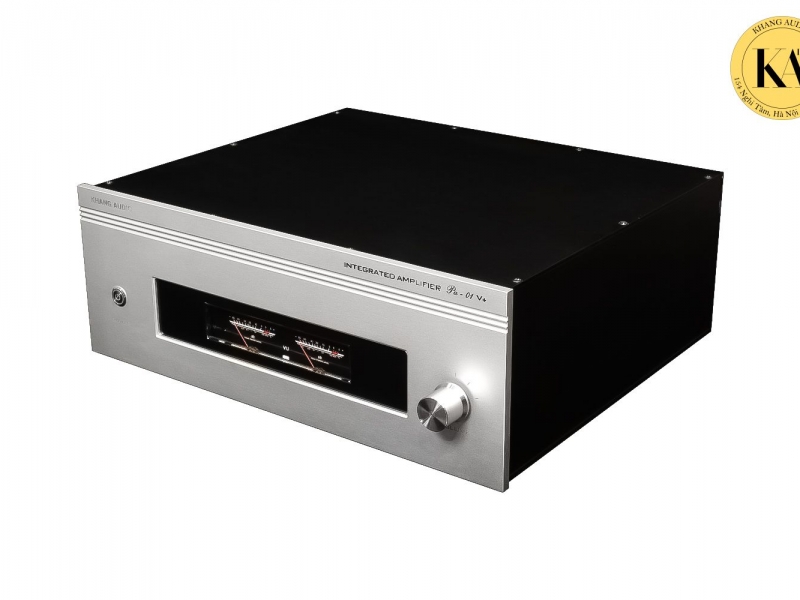

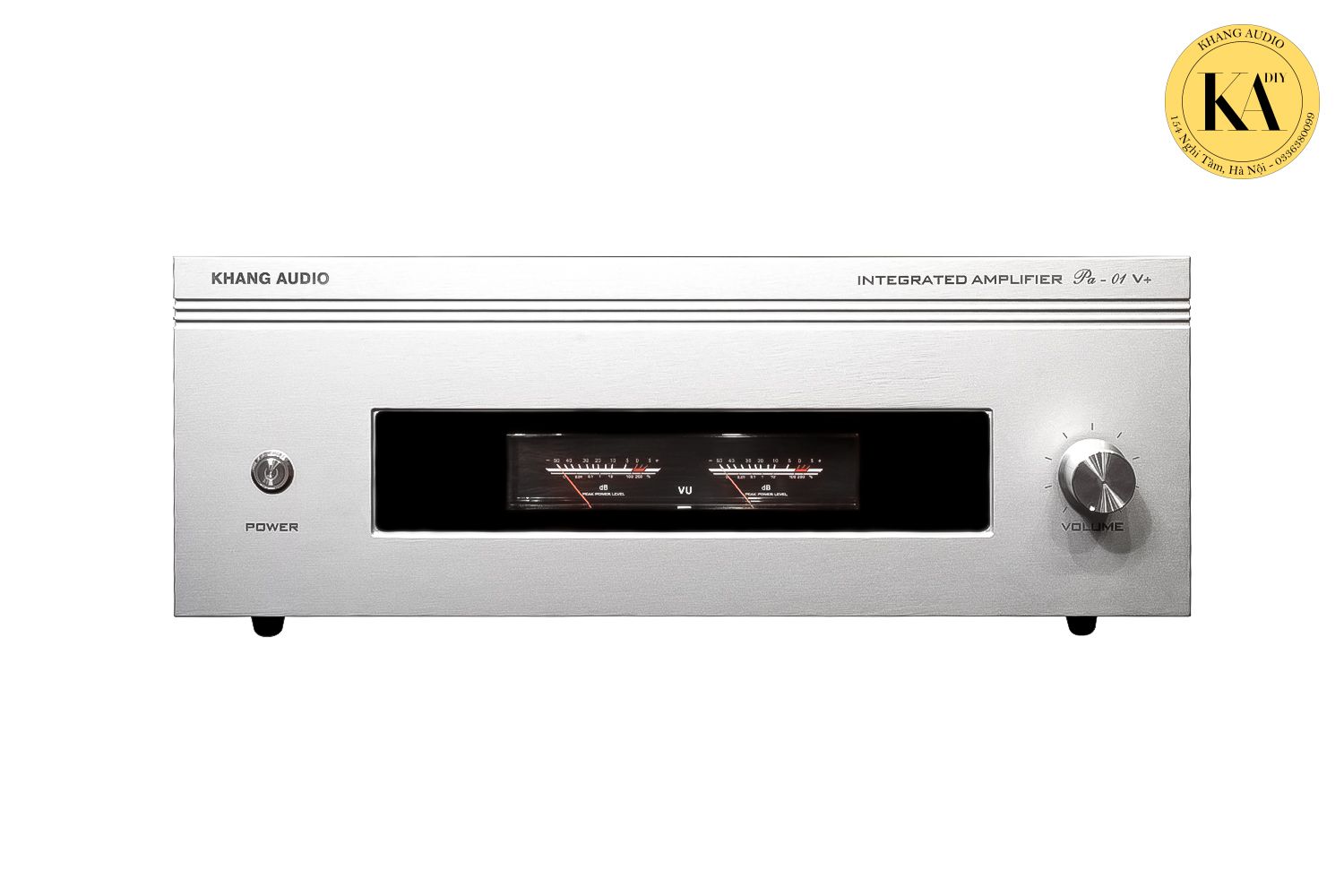

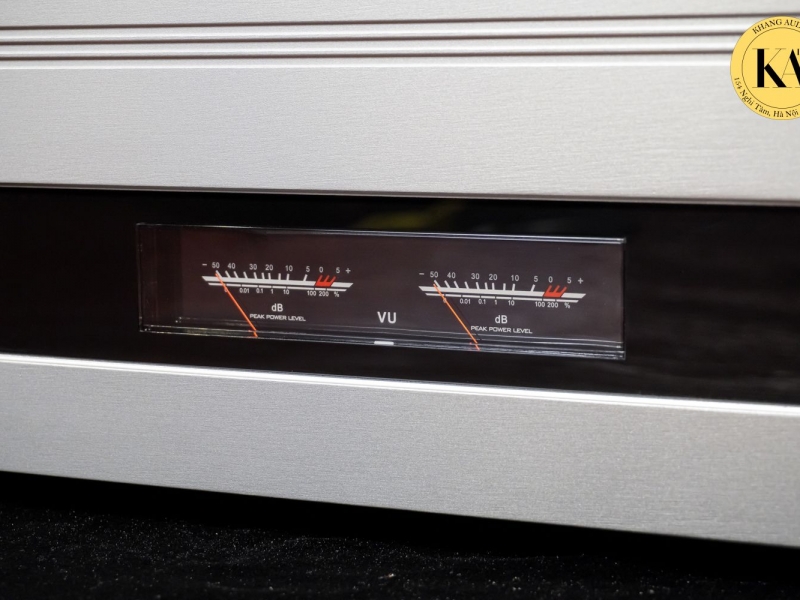

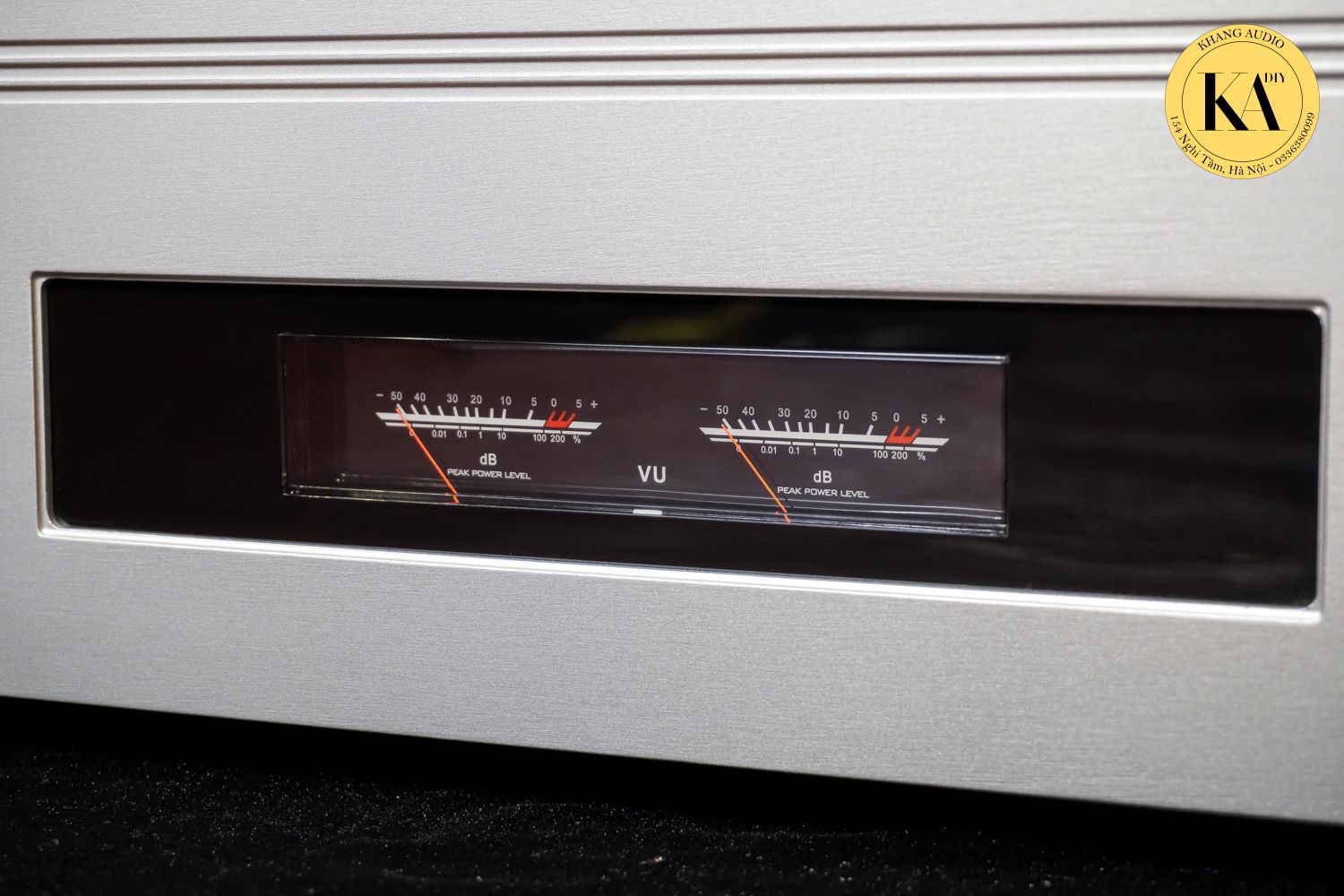

Đồng hồ VU có đèn tạo điểm nhấn cổ điển trên mặt máy và giúp người dùng quan sát tương đối biến thiên của tín hiệu trong quá trình phát nhạc. VU meter là chỉ báo trực quan, không thay thế cho việc nghe kiểm tra méo tiếng hoặc thiết lập âm lượng an toàn.

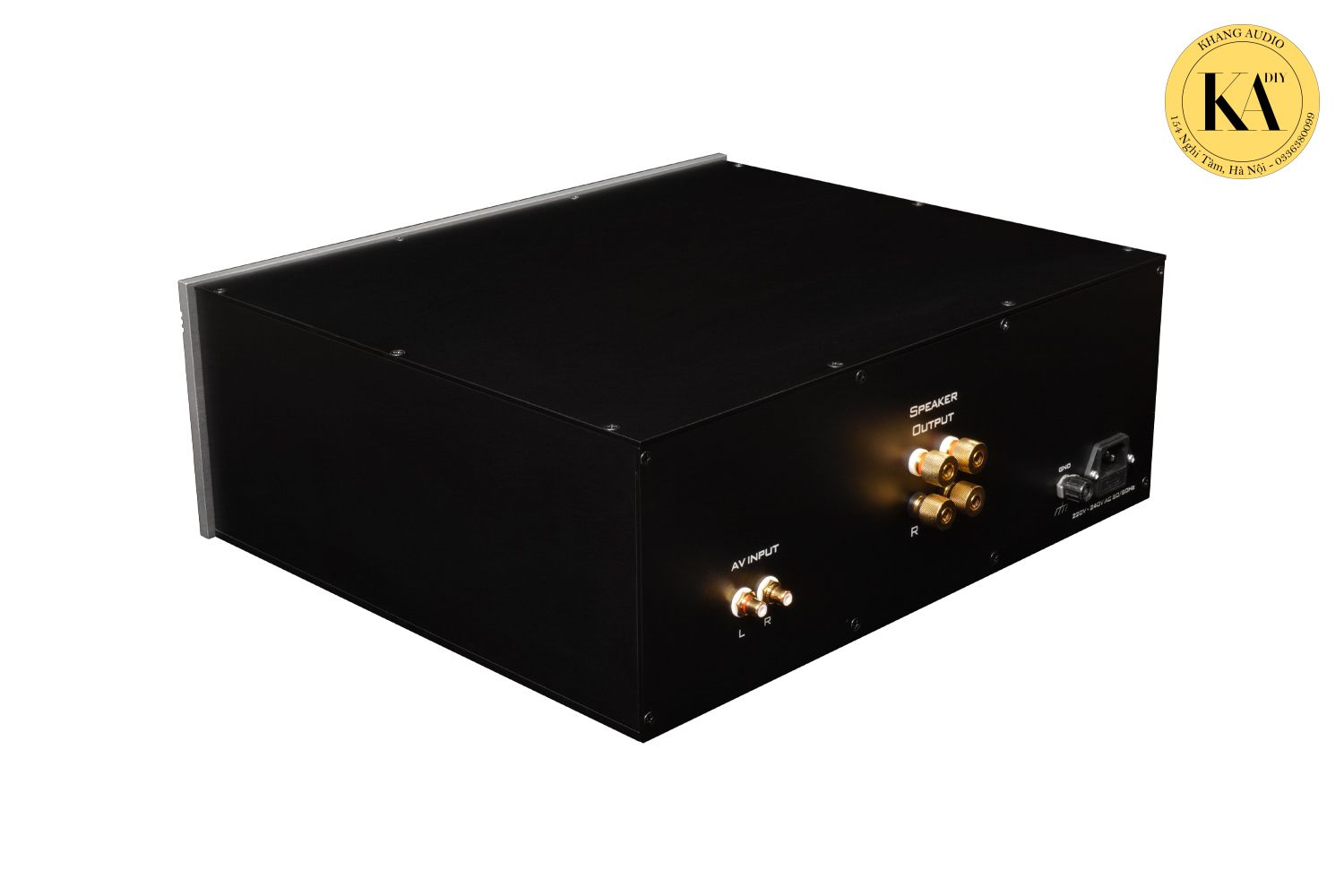

Kết nối gọn, dễ đưa vào hệ thống hiện có

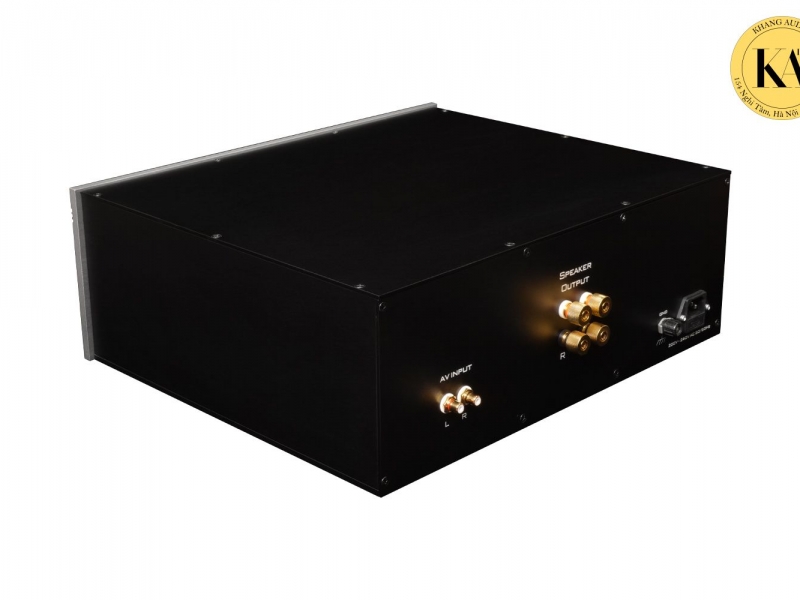

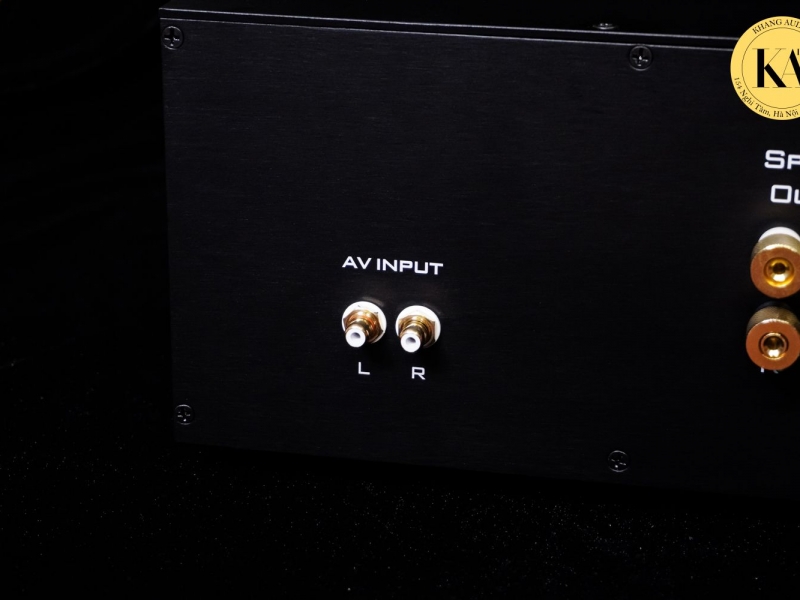

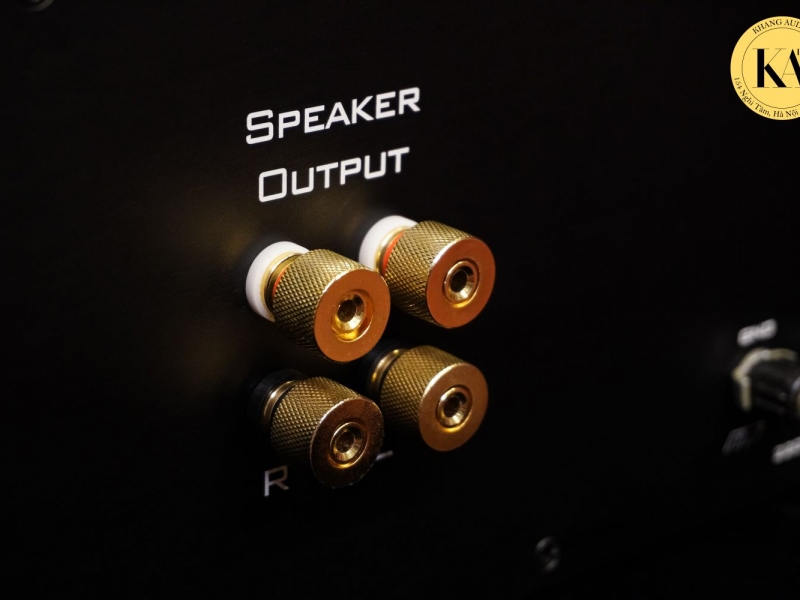

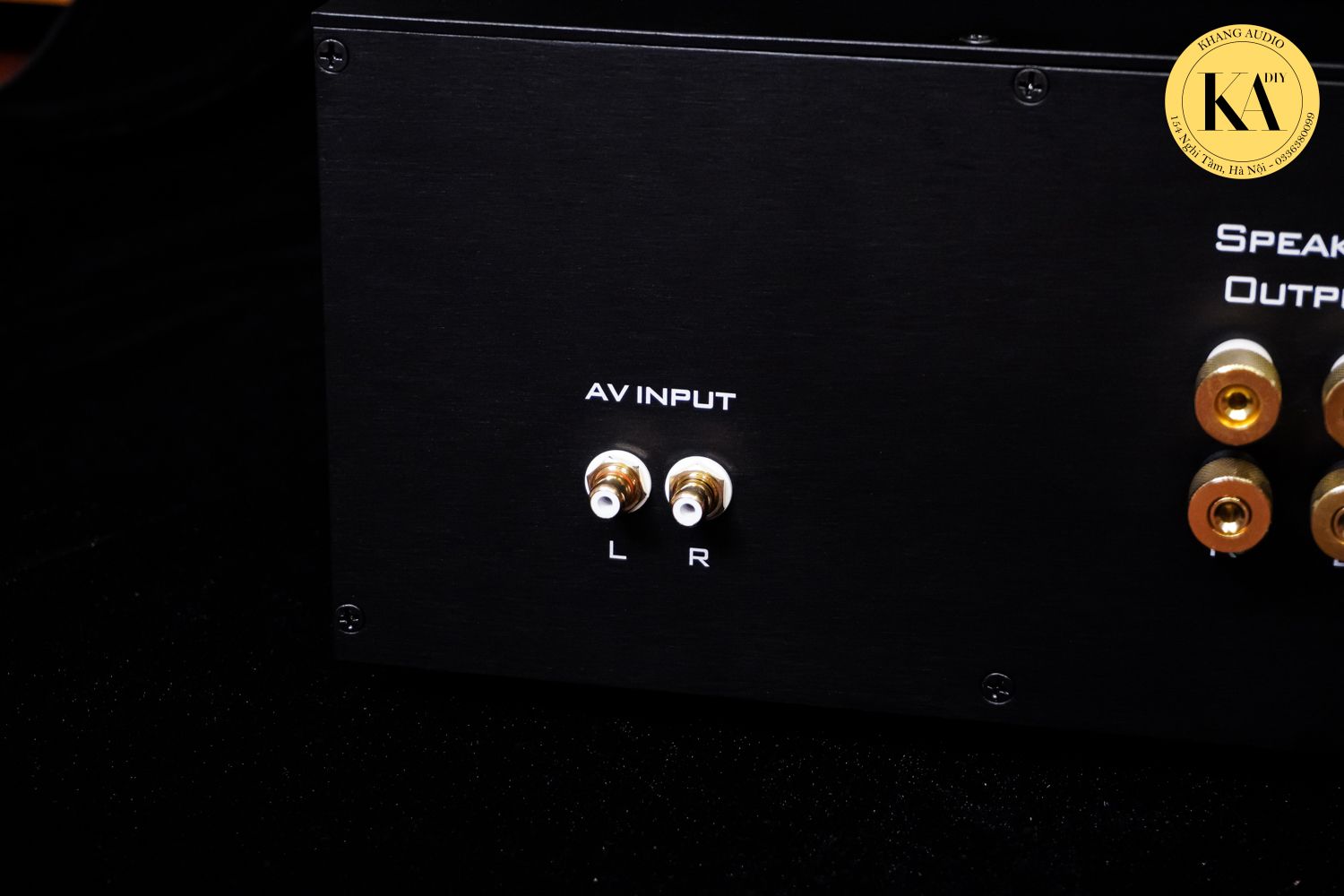

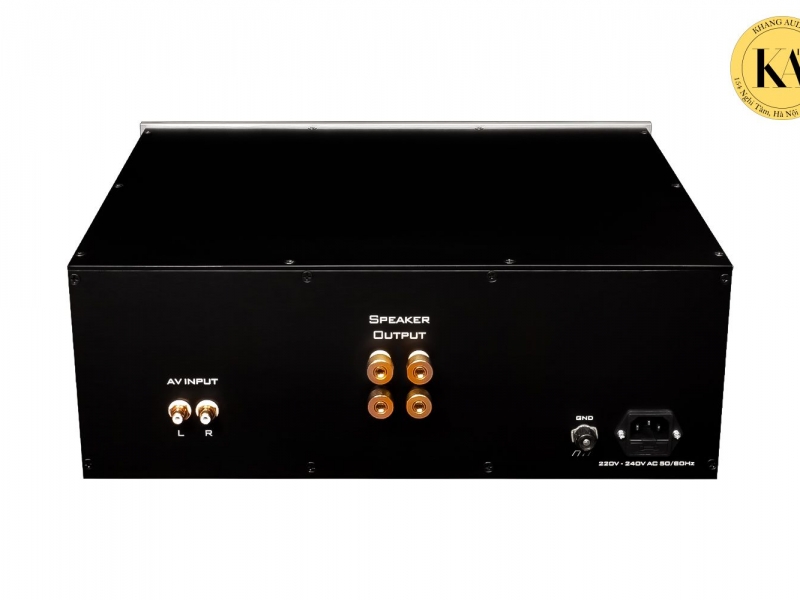

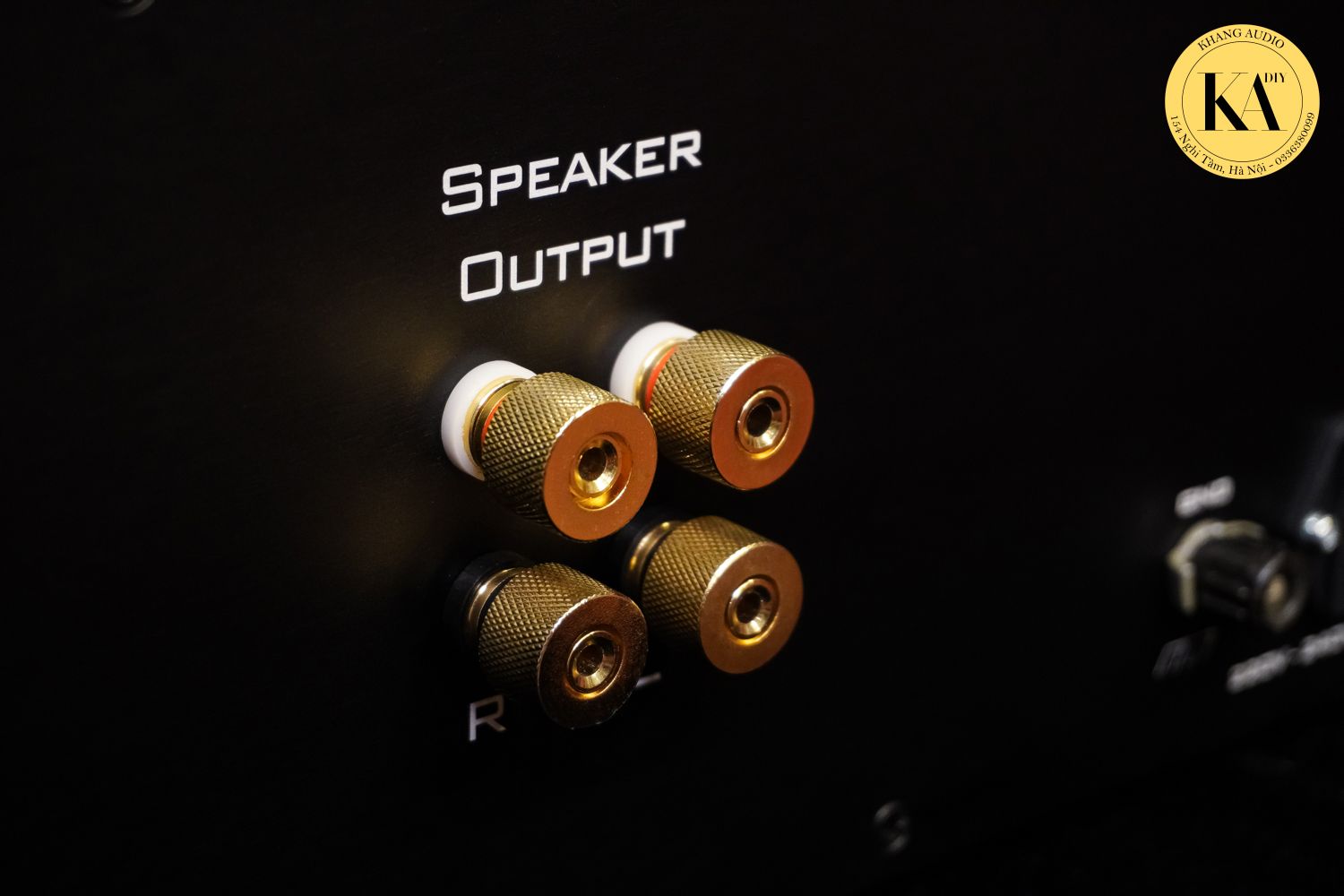

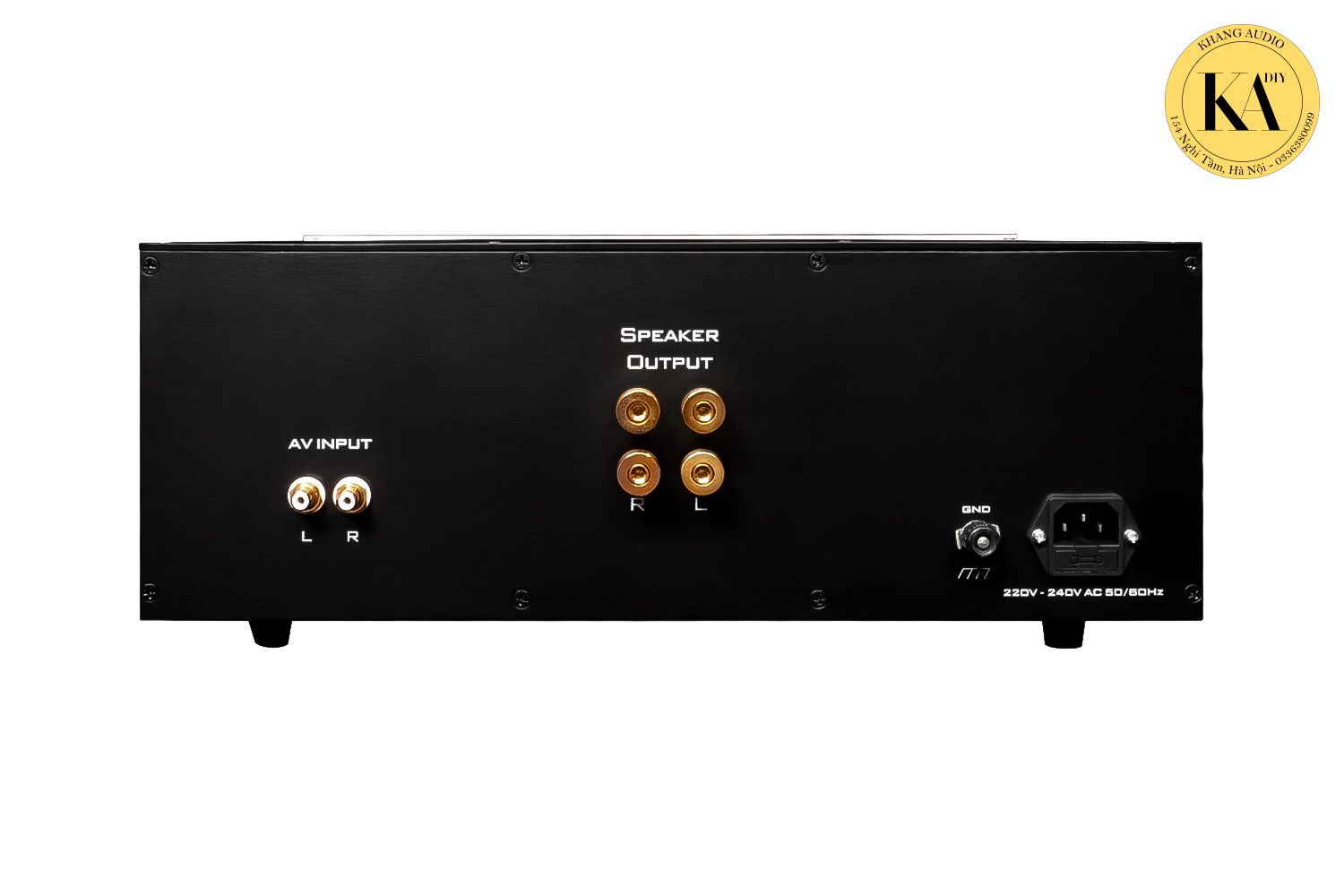

Một đầu vào RCA stereo giúp đường tín hiệu đơn giản và phù hợp với người dùng đã có nguồn phát chính. Đầu ra loa hỗ trợ tải 4–8 Ω, đáp ứng nhiều mẫu loa bookshelf, loa cột và loa DIY khi độ nhạy cùng công suất chịu tải được phối hợp hợp lý.

Thông số kỹ thuật

Gợi ý phối ghép

• Loa: ưu tiên loa thụ động 4–8 Ω có công suất chịu tải phù hợp và độ nhạy đáp ứng diện tích phòng.
• Nguồn phát: CD player, DAC, music streamer hoặc phono box có đầu ra RCA.
• Không gian: để khoảng thoáng quanh khe tản nhiệt; không đặt vật dụng lên nắp máy.
• Dây loa: dùng hai vế có chiều dài và tiết diện tương đương; siết chặt cọc loa và tránh sợi đồng thừa gây chạm chập.

Lưu ý khi sử dụng mạch BTL

1. Tắt ampli trước khi cắm hoặc tháo dây tín hiệu và dây loa.
2. Đấu đúng cực loa theo ký hiệu trên máy. Với đầu ra BTL, không nối chung hai cực âm của hai kênh và không nối cực loa xuống mass hoặc vỏ máy.

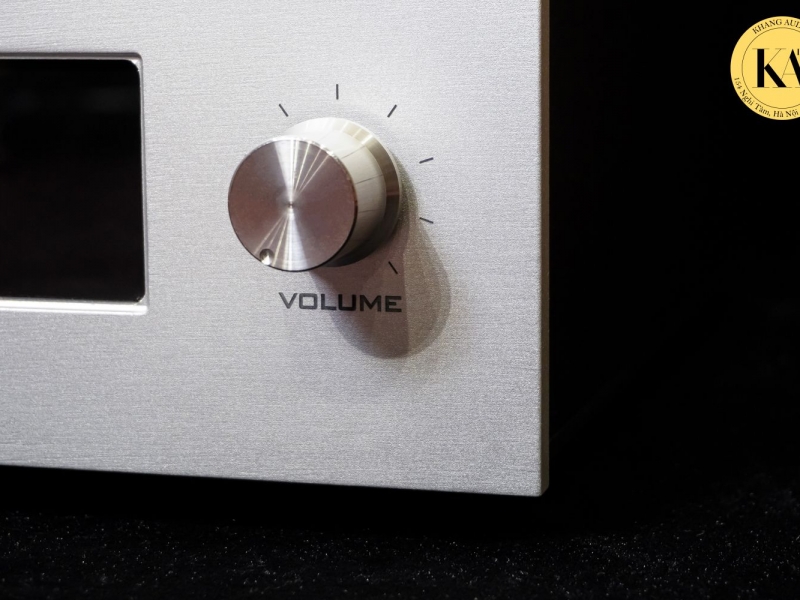

3. Đặt âm lượng về mức thấp trước khi bật nguồn, sau đó tăng từ từ.
4. Không vận hành khi dây loa bị chạm chập hoặc trở kháng loa nằm ngoài phạm vi khuyến nghị.
5. Nếu máy nóng bất thường, âm thanh méo hoặc mạch bảo vệ hoạt động, hãy tắt nguồn và kiểm tra lại tải loa, dây dẫn và độ thông thoáng.

Ai phù hợp với PA01 V+?

Sản phẩm phù hợp với người dùng muốn một ampli bán dẫn công suất tốt, chỉ sử dụng một nguồn phát chính và ưu tiên thao tác trực tiếp. Cấu hình BTL LM3886 cũng phù hợp cho hệ thống DIY hoặc bộ dàn cần lực đánh ổn định nhưng vẫn muốn giữ thiết kế mặt máy gọn gàng, có đồng hồ VU dễ quan sát.

Bảo hành, đổi trả và tư vấn phối ghép

• Bảo hành: 12 tháng theo chính sách của Khang Audio.
• Đổi trả: trong 7 ngày theo điều kiện áp dụng.
• Tư vấn: hỗ trợ kiểm tra trở kháng, độ nhạy loa và lựa chọn nguồn phát phù hợp trước khi phối ghép.
