Bộ Âm Thanh T28 - Loa Acoustic A99, Amply PA01 V+, KDAC03

Bộ Âm Thanh T28: hệ thống nghe nhạc thiết bị rời, dễ nâng cấp

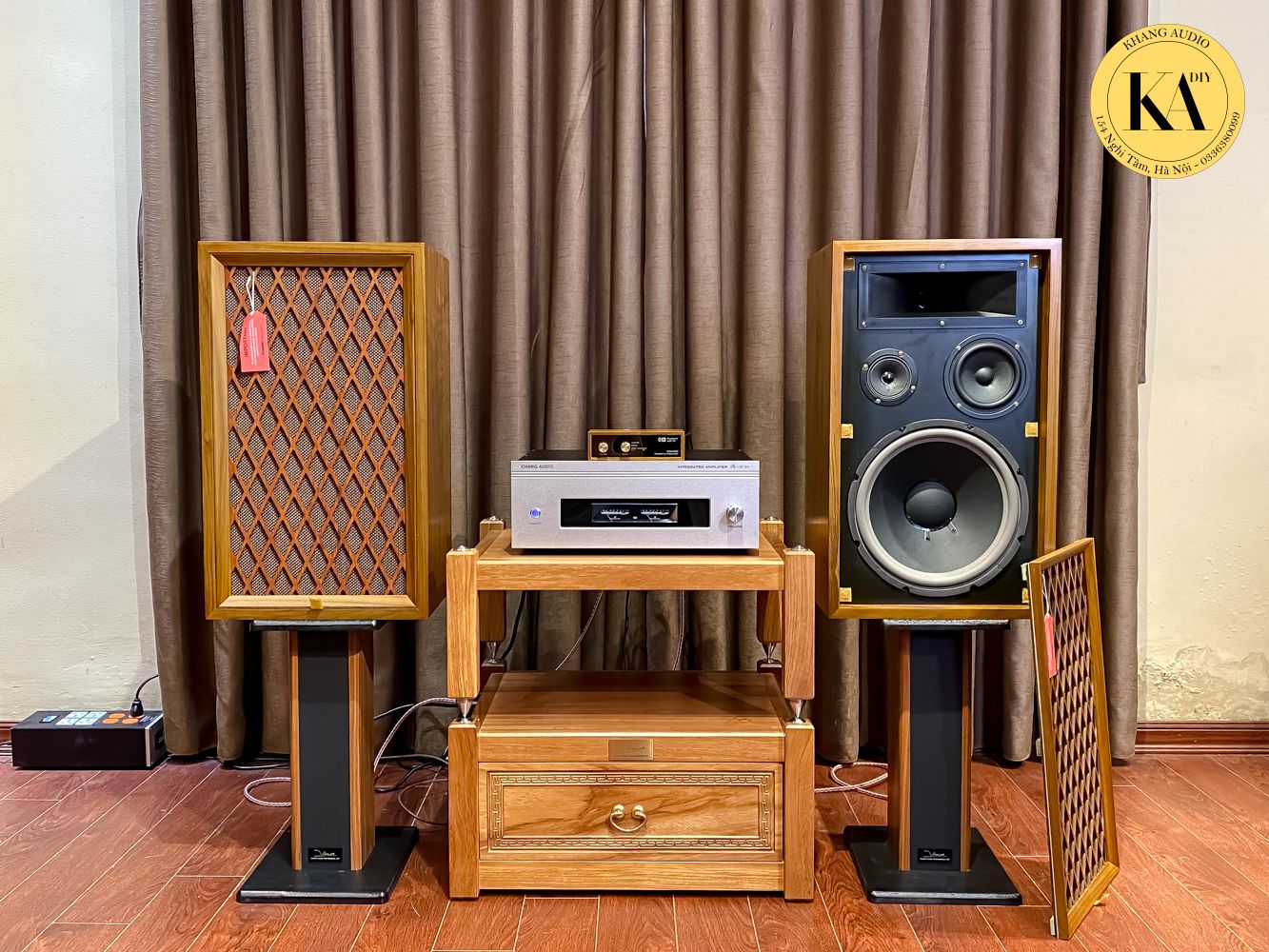

Bộ Âm Thanh T28 phối ghép cặp loa Acoustic A99 bốn đường tiếng với ampli bán dẫn PA01 V+ và bộ giải mã KDAC03. Cấu hình tách riêng nguồn phát số, khuếch đại và loa giúp từng thiết bị đảm nhiệm đúng chức năng, đồng thời thuận tiện thay đổi hoặc nâng cấp về sau.

KDAC03 tiếp nhận nhạc từ máy tính, TV hoặc điện thoại rồi chuyển thành tín hiệu analog; PA01 V+ khuếch đại tín hiệu để điều khiển cặp A99; dây loa Sommer dài 2,5 m mỗi vế hoàn thiện đường truyền từ ampli tới loa.

Cấu hình Bộ T28

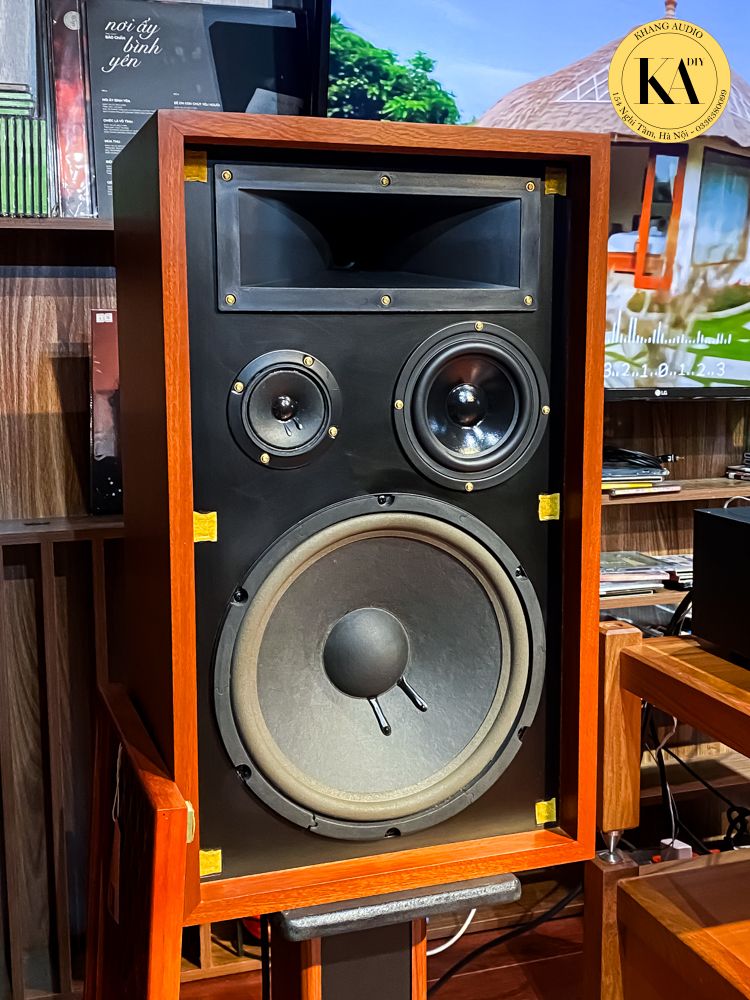

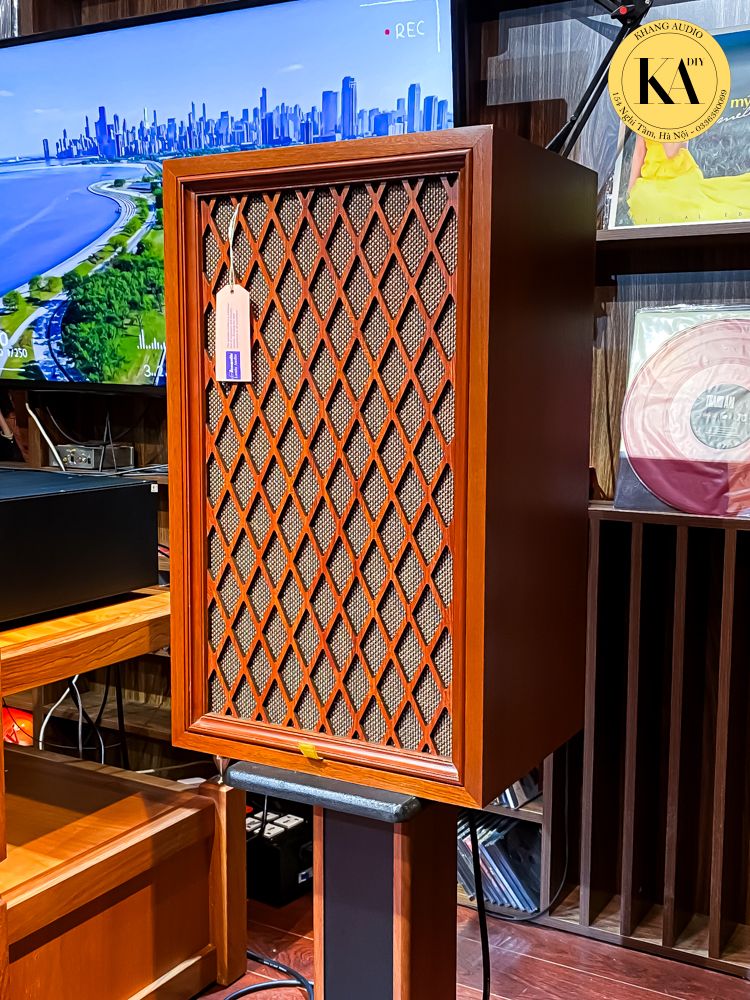

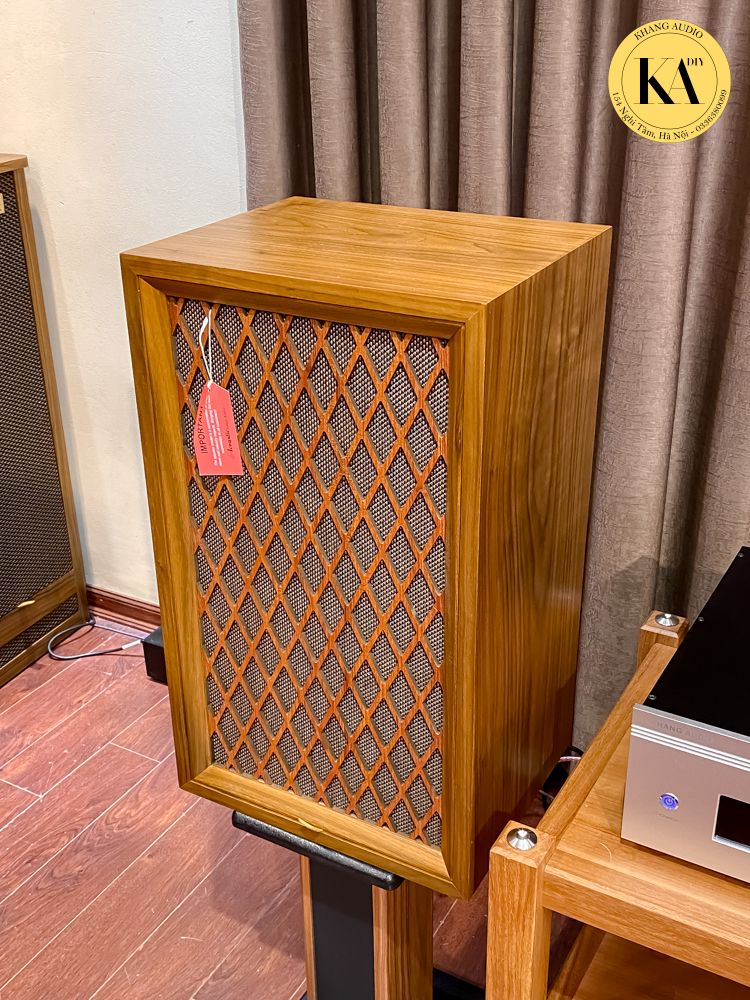

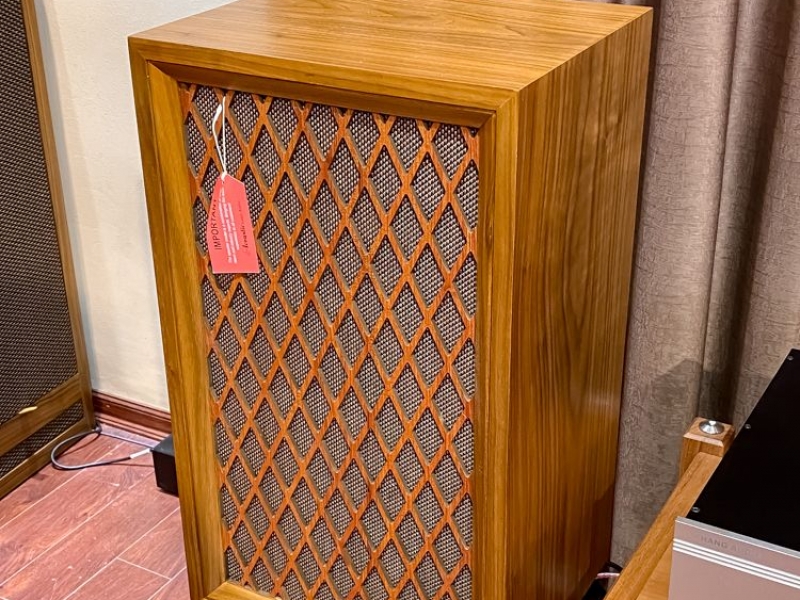

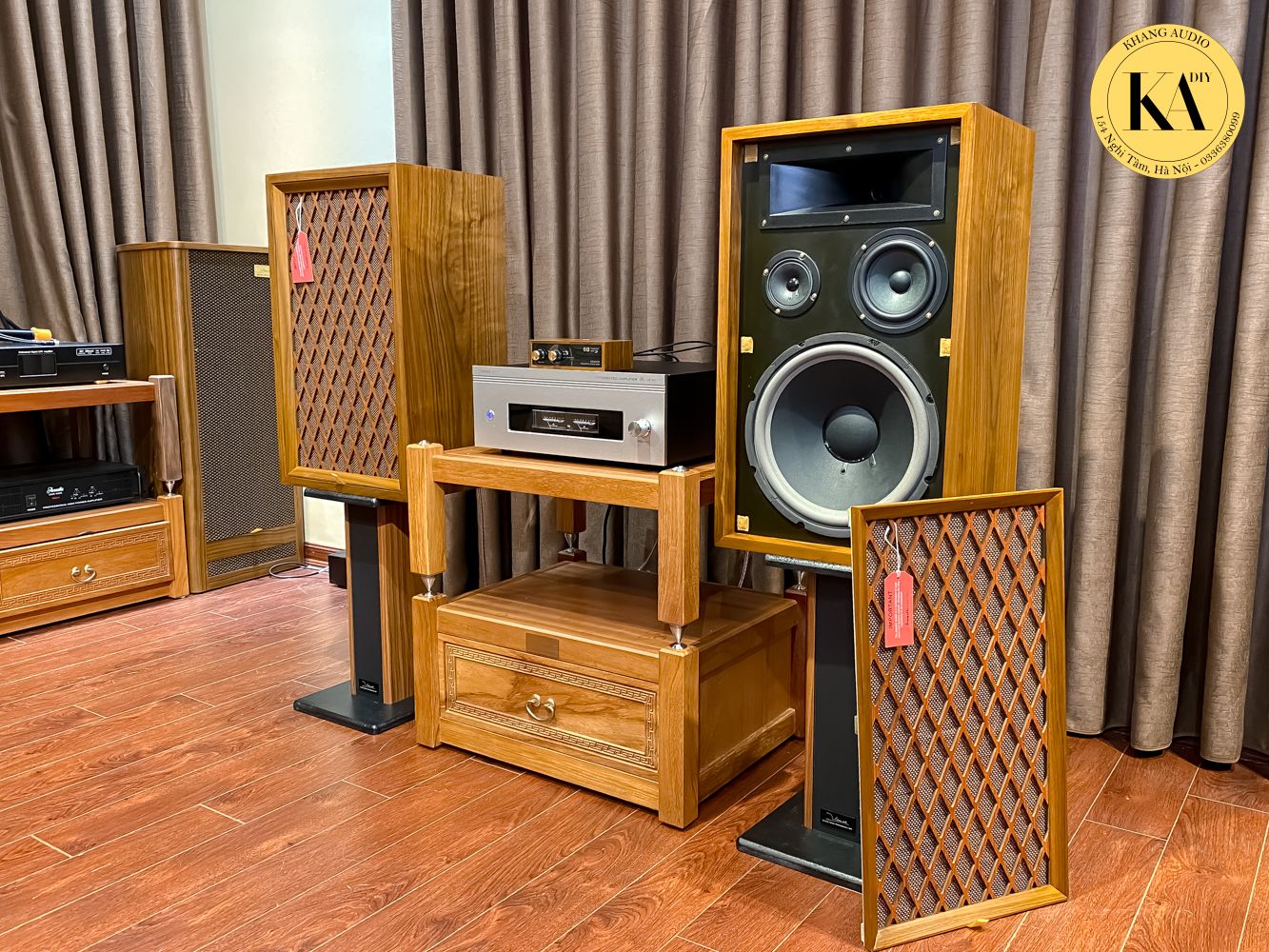

1. Loa Acoustic Louis Audio A99

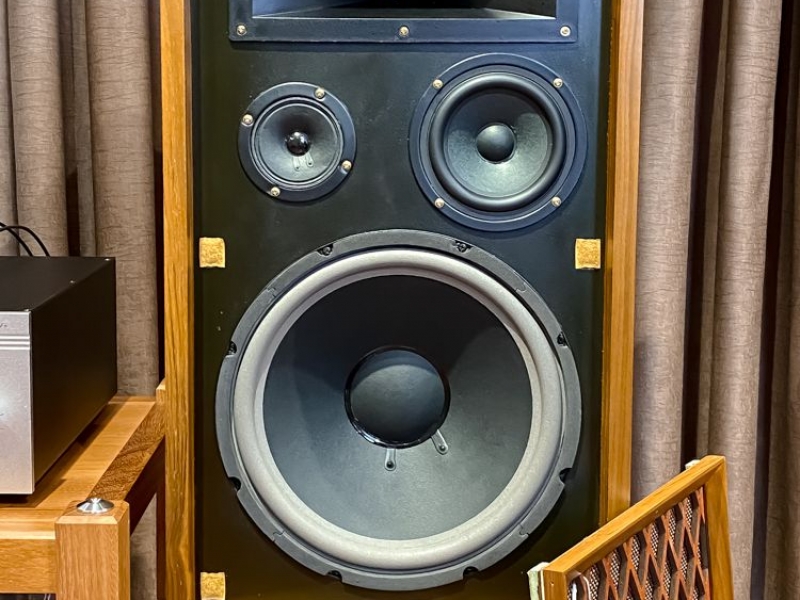

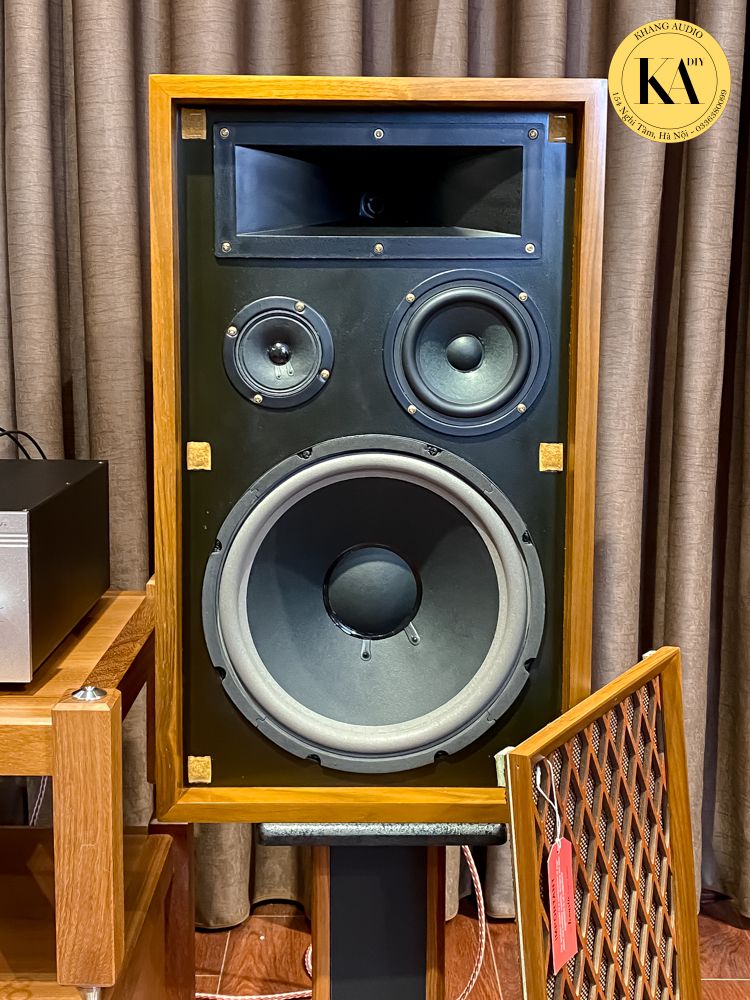

A99 là loa thụ động bốn đường tiếng, đảm nhiệm toàn bộ dải âm chính của hệ thống. Độ nhạy 97 dB và trở kháng 8 Ω tạo điều kiện phối ghép phù hợp với mức công suất 150 W/kênh của PA01 V+.

• Cấu trúc: loa bốn đường tiếng.
• Công suất: 400 W; công suất cực đại: 800 W.
• Độ nhạy: 97 dB.
• Trở kháng: 8 Ω.
• Dải tần: 30 Hz–20 kHz.
• Kích thước mỗi loa (Rộng × Cao × Sâu): 37,5 × 64 × 31 cm.

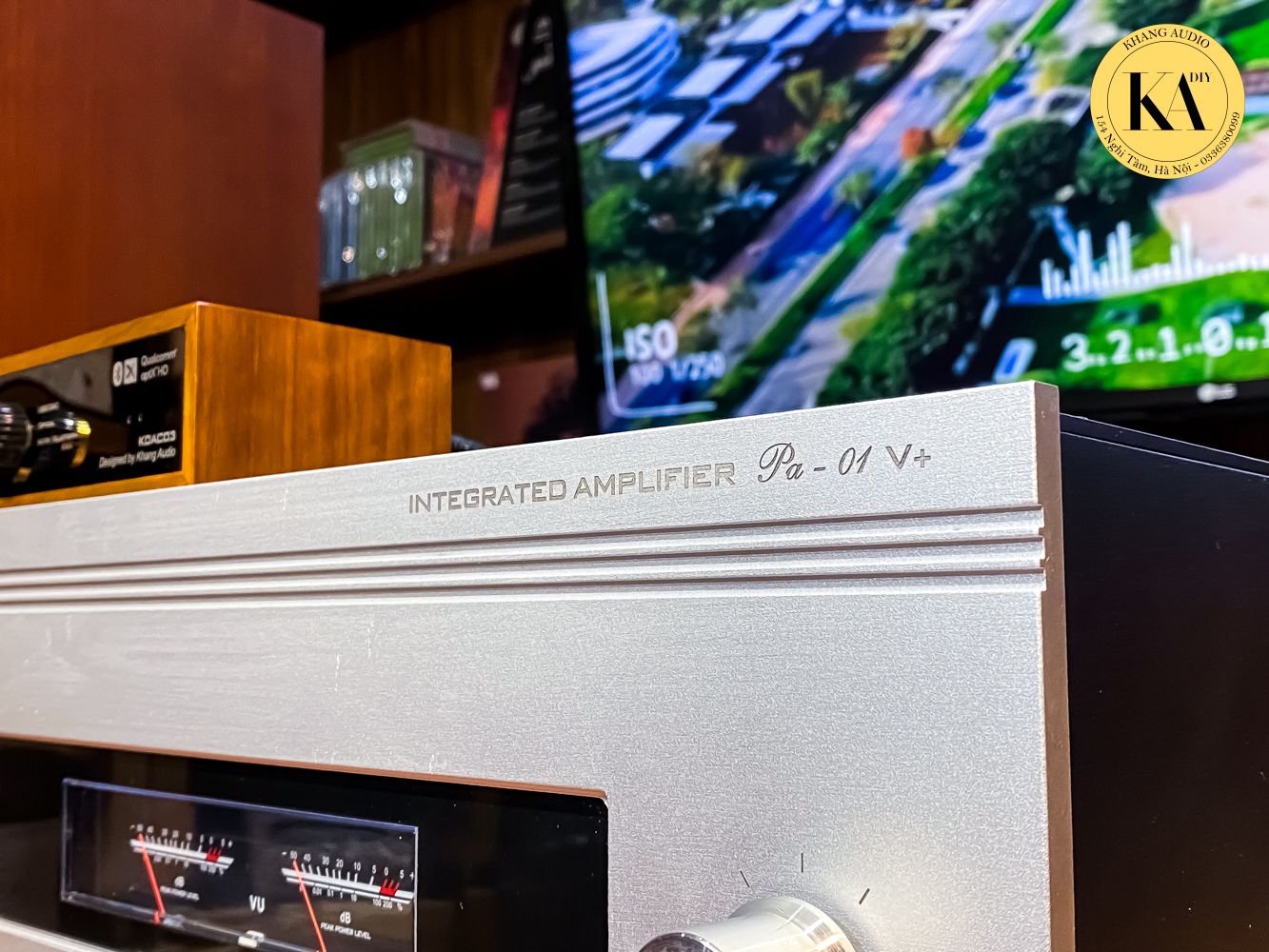

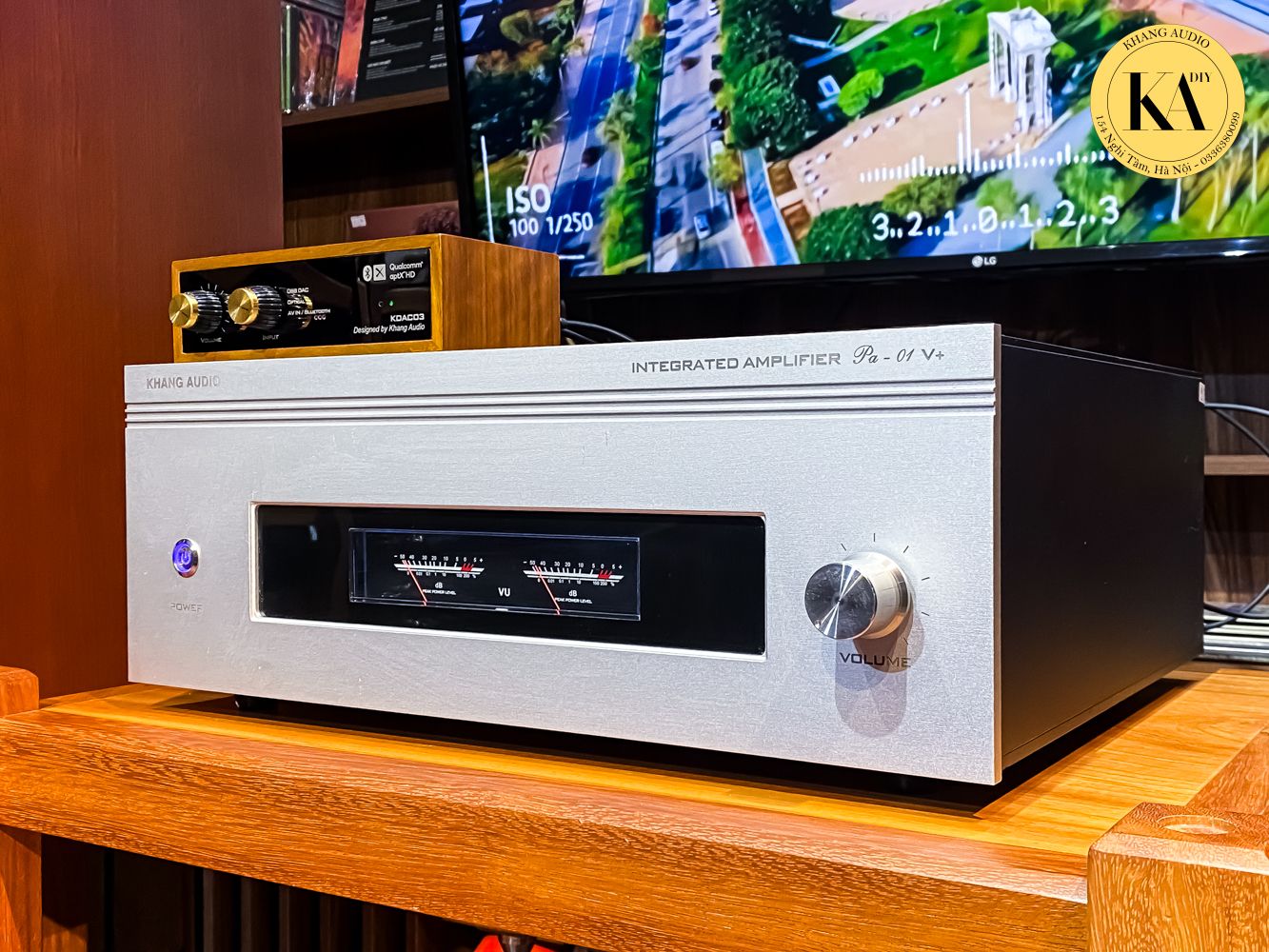

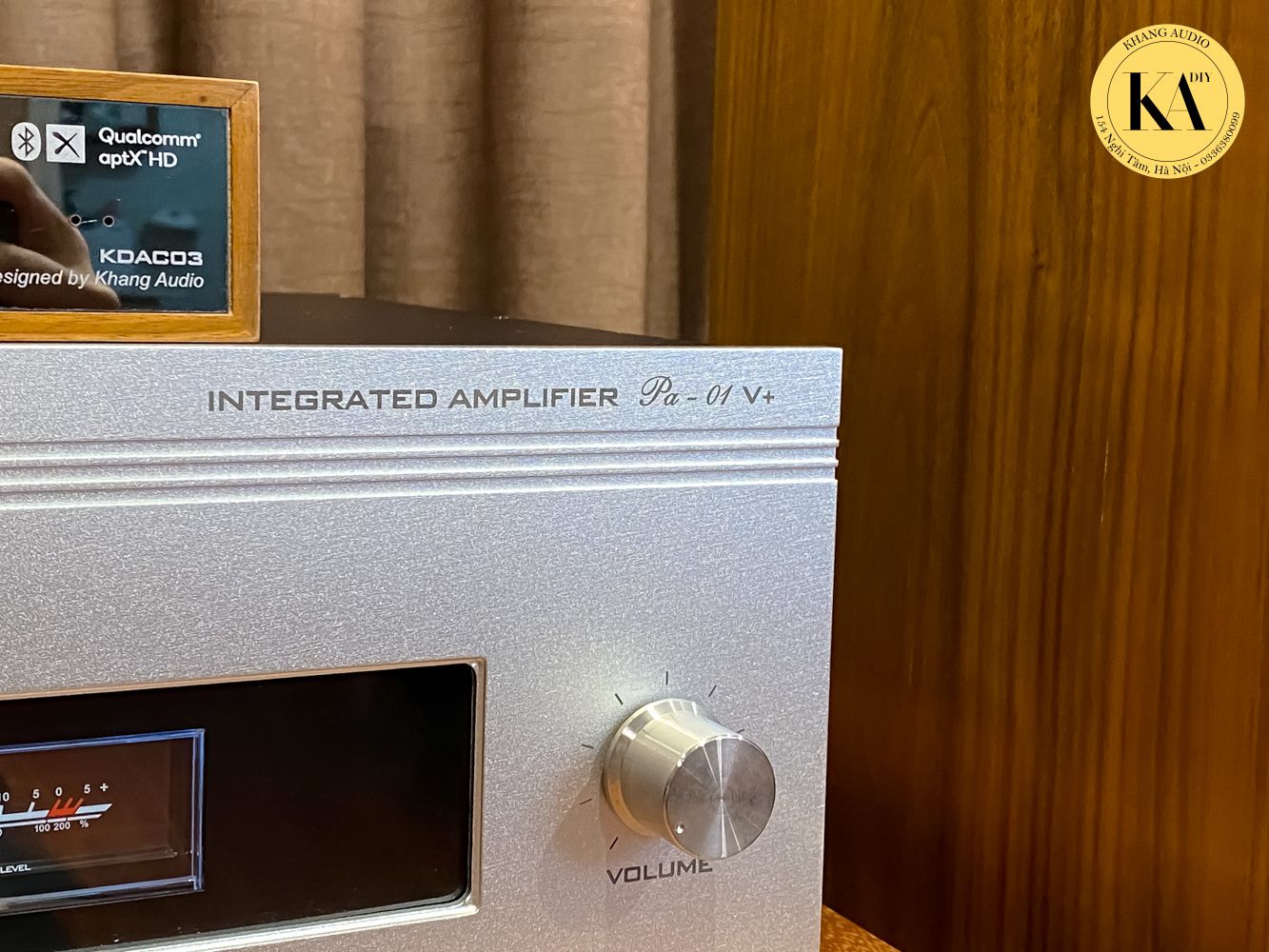

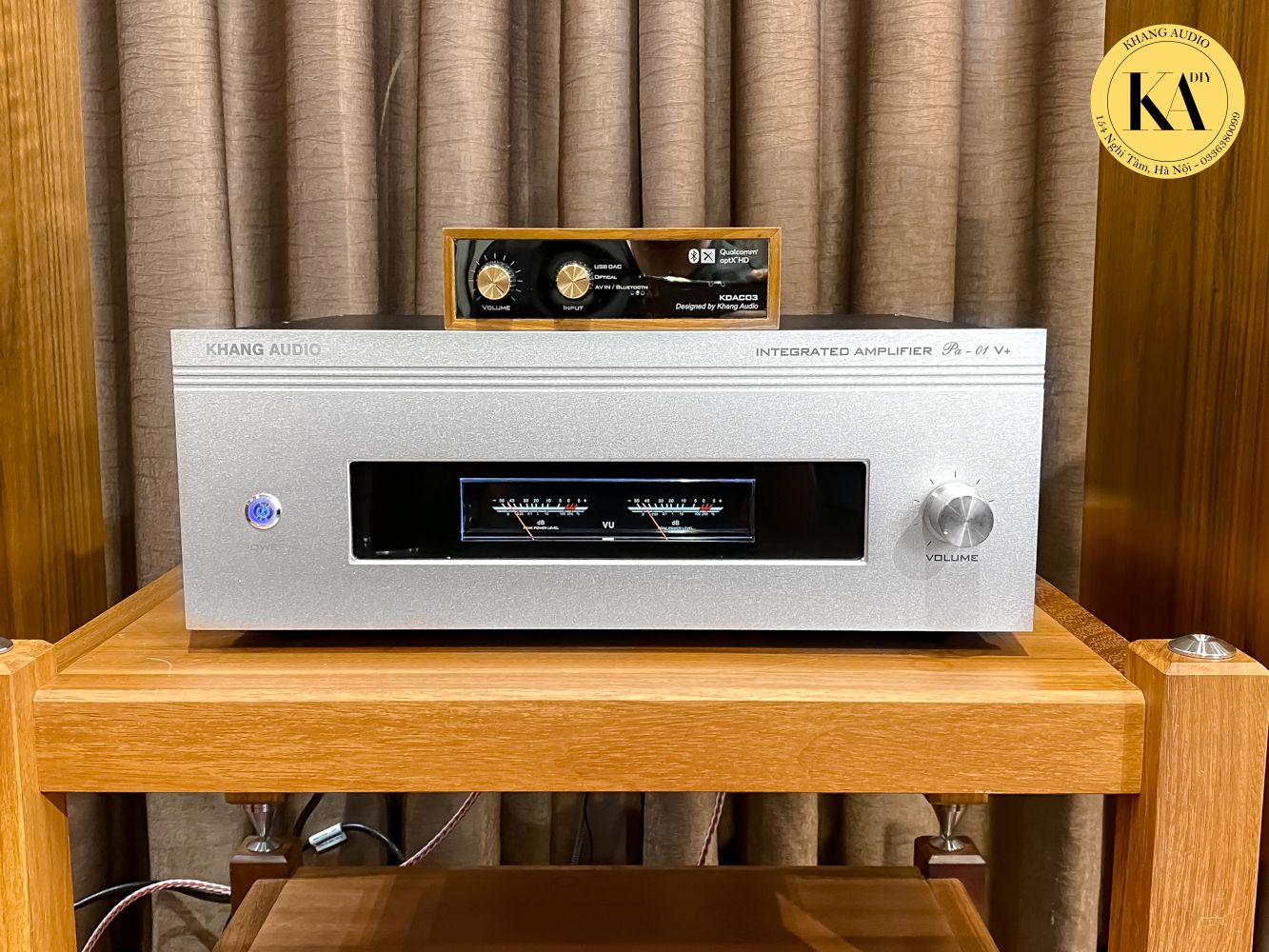

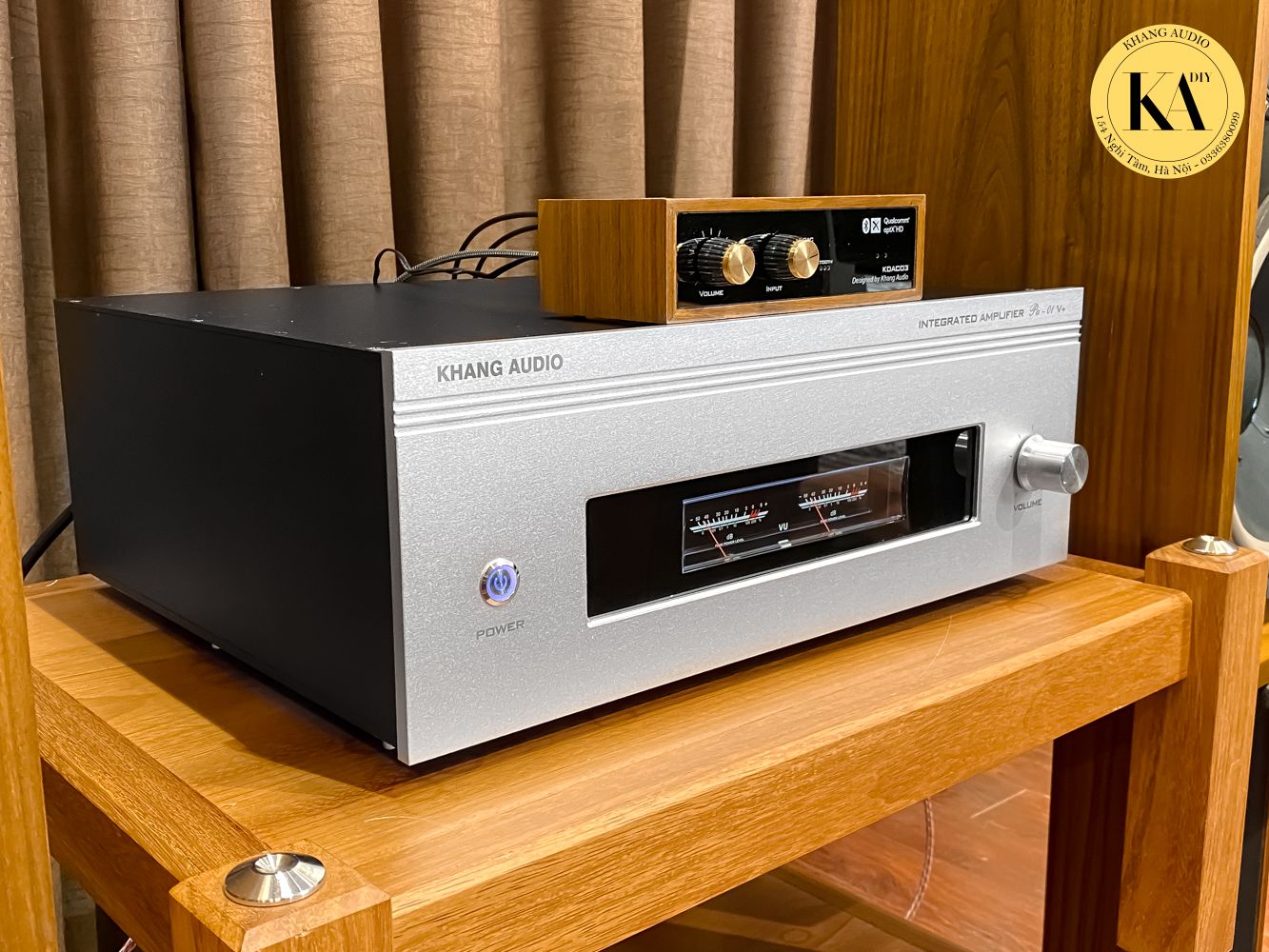

2. Amply PA01 V+ Khang Audio DIY

PA01 V+ là ampli bán dẫn stereo dùng cấu hình cầu BTL với IC công suất LM3886. Máy tập trung vào đường tín hiệu analog gọn: nhận một nguồn RCA stereo, điều chỉnh âm lượng và cấp công suất cho một cặp loa thụ động 4–8 Ω.

• Mạch khuếch đại: BTL sử dụng IC LM3886.
• Công suất công bố: 150 W/kênh.
• Đầu vào: 1 RCA stereo.
• Đầu ra: 1 cặp loa stereo; tải phù hợp 4–8 Ω.

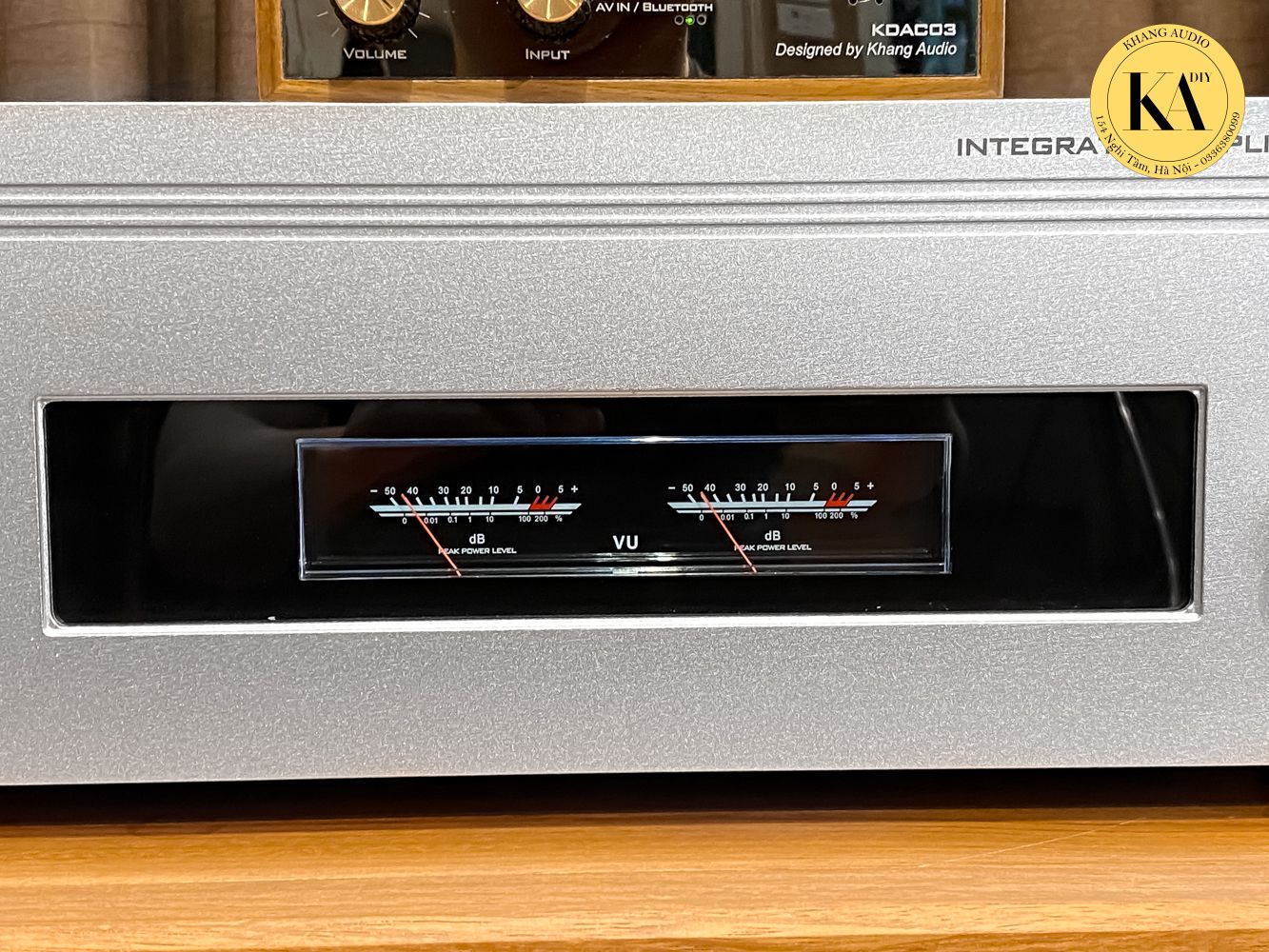

• Hiển thị: đồng hồ VU có đèn.
• Mặt máy: nhôm phay xước, hoàn thiện anode.
• Kích thước (Rộng × Cao × Sâu): 43 × 16,5 × 41 cm.

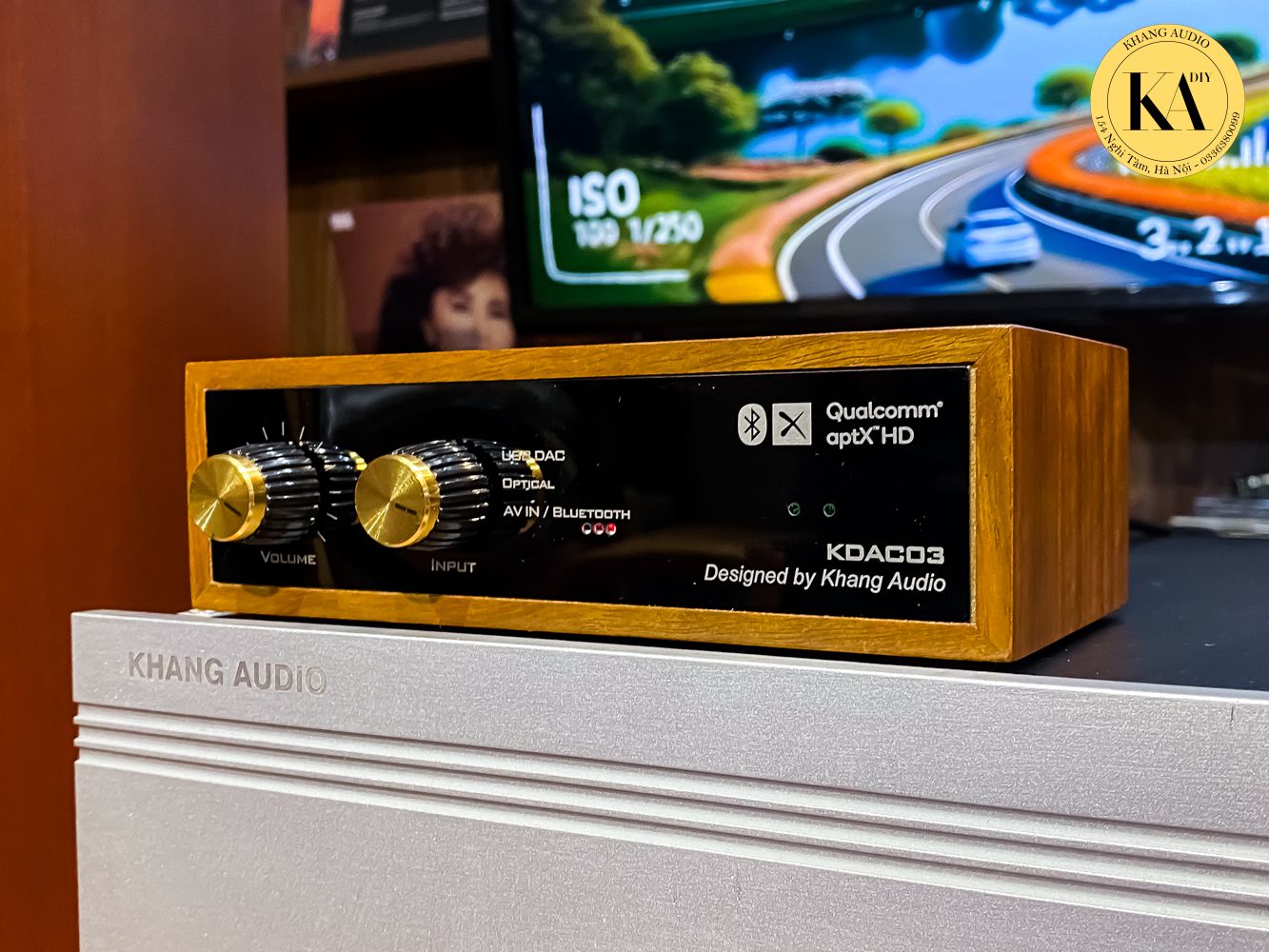

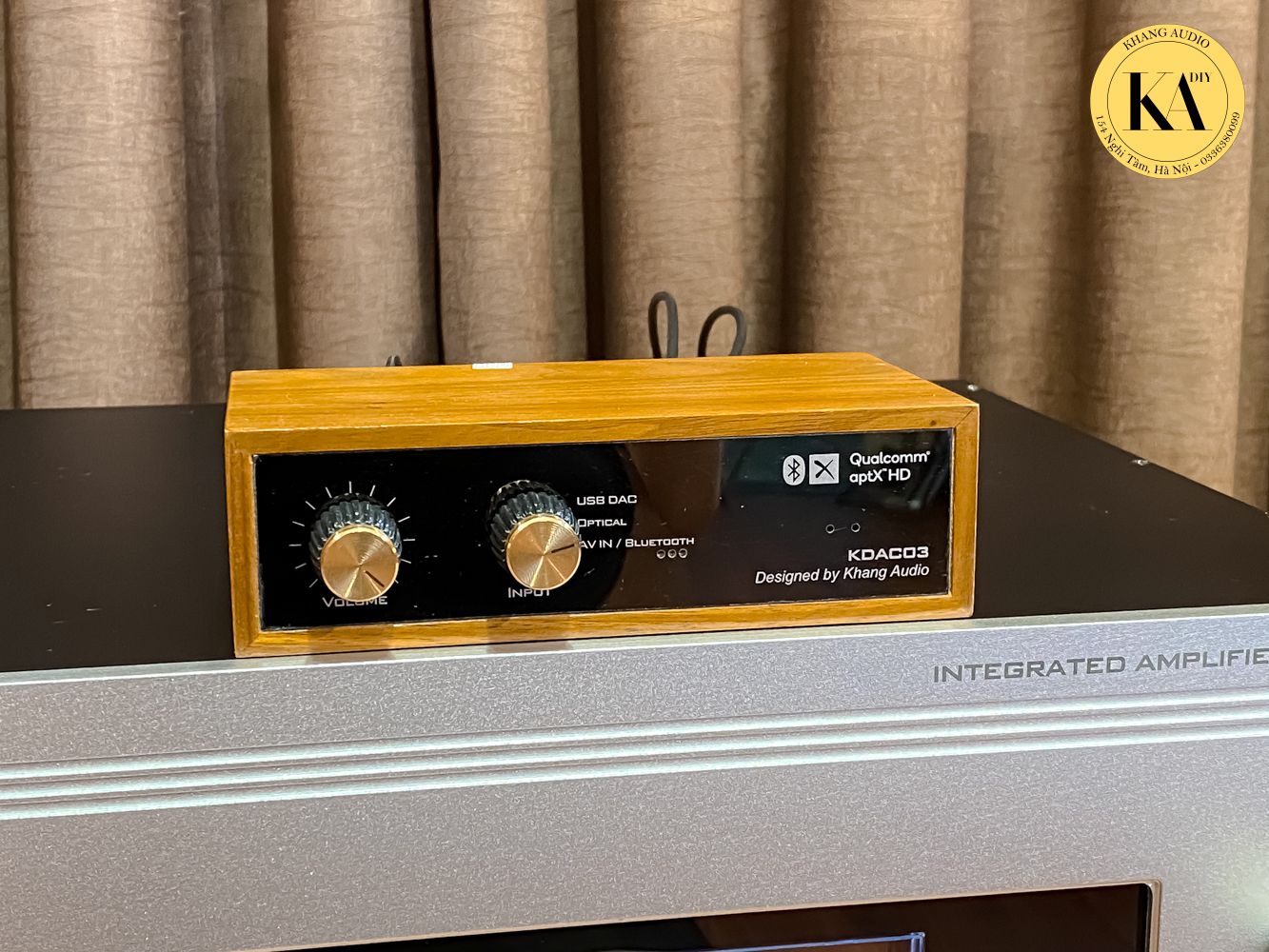

3. Bộ giải mã âm thanh KDAC03

KDAC03 bổ sung nhiều nguồn vào cho PA01 V+, gồm USB DAC từ máy tính, Optical từ TV hoặc đầu phát, Bluetooth từ điện thoại và RCA analog. Đầu ra RCA có điều chỉnh âm lượng đưa tín hiệu trực tiếp tới ampli.

• Đầu vào: USB DAC, Optical, Bluetooth 5.0 aptX/aptX HD và RCA analog.
• Đầu ra: RCA stereo, có điều chỉnh âm lượng.
• Chip DAC: Texas Instruments PCM5100A.
• Chip Bluetooth: Qualcomm QCC3034.
• USB DAC của thiết bị: tối đa 16-bit/48 kHz.
• Nguồn điện: 12 V DC.
• Kích thước (Rộng × Cao × Sâu): 17 × 5 × 11 cm.
• Khối lượng: 500 g.
• Phụ kiện: adapter 12 V, dây quang và dây USB DAC.

4. Dây loa Sommer

Bộ sản phẩm đi kèm một cặp dây loa Sommer, mỗi vế dài 2,5 m. Hai vế có chiều dài đồng đều để bố trí ampli ở vị trí trung tâm và kết nối tới cặp loa.

Vì sao cấu hình này phối ghép hợp lý?

• Đúng vai trò từng thiết bị: KDAC03 xử lý nguồn nhạc số, PA01 V+ đảm nhiệm khuếch đại, A99 tái tạo âm thanh.
• Thông số tương thích: A99 có trở kháng 8 Ω, nằm trong phạm vi tải 4–8 Ω của PA01 V+.
• Nhiều lựa chọn nguồn nhạc: người dùng có thể phát từ TV qua Optical, máy tính qua USB DAC, điện thoại qua Bluetooth hoặc nguồn analog qua RCA.
• Dễ nâng cấp: cấu hình thiết bị rời cho phép thay đổi DAC, ampli hoặc loa độc lập khi nhu cầu thay đổi.

Sơ đồ kết nối

1. Kết nối nguồn phát với KDAC03 bằng USB, Optical, Bluetooth hoặc RCA analog.
2. Dùng dây RCA nối đầu ra L/R của KDAC03 tới đầu vào RCA trên PA01 V+.
3. Nối PA01 V+ với cặp A99 bằng dây loa Sommer; đấu đúng cực và siết chặt cọc loa.
4. Đưa âm lượng KDAC03 và PA01 V+ về mức thấp trước khi bật nguồn, sau đó tăng từ từ.

PA01 V+ sử dụng đầu ra BTL: không nối chung hai cực âm của hai kênh, không nối cực loa xuống mass hoặc vỏ máy và không thao tác dây loa khi ampli đang bật.

Thông số kỹ thuật tổng hợp

Gợi ý bố trí và sử dụng

• Đặt hai loa cân đối với vị trí nghe và chừa khoảng thoáng quanh loa.
• Để PA01 V+ thông thoáng, không che khe tản nhiệt hoặc đặt vật dụng lên nắp máy.
• Nếu kết nối TV qua Optical, chọn đầu ra âm thanh số PCM trên TV.
• Bluetooth aptX/aptX HD chỉ hoạt động khi thiết bị phát cũng hỗ trợ codec tương ứng.
• Tắt nguồn trước khi cắm hoặc tháo dây tín hiệu và dây loa.

Bảo hành, đổi trả và tư vấn phối ghép

• Bảo hành: 12 tháng.
• Đổi trả: trong 7 ngày theo điều kiện áp dụng của Khang Audio.
• Hỗ trợ hướng dẫn kết nối nguồn phát, bố trí loa và vận hành an toàn.
