Khi lắp một bộ dàn mới, ngoài số ổ cắm và chỗ đi dây, bạn nên biết điểm cấp điện có tiếp địa hoạt động đúng hay chưa. Đây là phần nền tảng để sử dụng những thiết bị yêu cầu nối đất bảo vệ, đặc biệt khi hệ thống có nhiều máy vỏ kim loại kết nối với nhau.
Người chơi có thể quan sát phích, dây và nhãn thiết bị để chuẩn bị thông tin. Việc xác nhận đường tiếp địa và các biện pháp bảo vệ cần thợ điện có chuyên môn kiểm tra, đo bằng dụng cụ phù hợp.
Tiếp địa bảo vệ có vai trò gì?
Tiếp địa bảo vệ, thường ký hiệu PE, nối các phần kim loại cần bảo vệ của thiết bị với hệ thống nối đất của công trình. Khi xảy ra sự cố cách điện, đường dẫn này phối hợp với thiết bị bảo vệ để ngắt điện theo thiết kế, giảm nguy cơ điện giật.

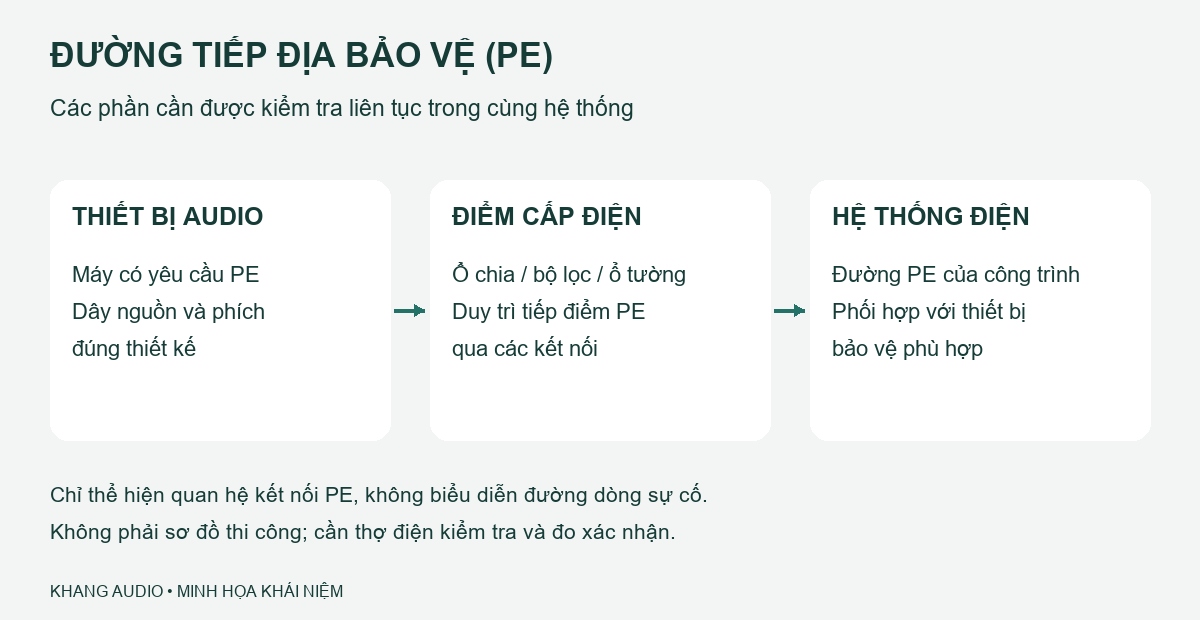

Điểm cần quan tâm là cả đường nối phải liên tục và đúng cấu hình: từ thiết bị, dây nguồn, ổ cắm đến hệ thống điện trong nhà. Chân tiếp địa trên phích là một phần của đường đó. Chỉ nhìn thấy ổ ba chấu chưa đủ xác nhận tiếp địa hoạt động.
Giải thích về vai trò của dây bảo vệ có trong tài liệu Electrical Safety First. Khi áp dụng tại nhà, thợ điện cần đối chiếu hệ thống thực tế và tiêu chuẩn phù hợp tại Việt Nam.
Phân biệt PE, dây GND của mâm than và mass tín hiệu
Trong audio, từ “mass” dễ được dùng chung cho nhiều điểm nối có mục đích khác nhau. Xác định đúng điểm nối sẽ giúp bạn trao đổi với kỹ thuật viên rõ ràng hơn.
| Điểm nối | Vai trò cần hiểu | Cách xử lý |
|---|---|---|
| PE trong đường cấp điện | Tham gia bảo vệ chống điện giật theo thiết kế thiết bị và công trình. | Duy trì đường bảo vệ; để thợ điện kiểm tra. |
| Cọc GND của mâm than/phono | Thường dùng nối đất chức năng theo thiết kế của hệ thống mâm than, hỗ trợ kiểm soát ù. | Nối theo manual của đúng mâm và phono. |
| Mass và lớp chắn dây tín hiệu | Là thành phần của đường tín hiệu hoặc chống nhiễu, tùy kiểu kết nối. | Xử lý theo cấu hình tín hiệu, giữ nguyên PE. |
Một số thiết bị có cách điện kép, dùng phích hai chân theo thiết kế. Hãy đọc nhãn và hướng dẫn của hãng để nhận biết yêu cầu nguồn. Không tự nối thêm dây vào vỏ hoặc coi mọi máy hai chân là thiếu tiếp địa.
Bạn có thể quan sát những gì trước khi gọi thợ?
Tắt thiết bị và ngắt nguồn trước khi kiểm tra ngoại quan dây, phích. Chỉ quan sát những phần bên ngoài; không tháo ổ tường, mở máy hay chạm vào đầu dây điện.
- Ghi lại loại phích và đầu chuyển: chụp ảnh đường cấp điện từ ổ tường đến bộ chia và dây của từng máy. Đầu chuyển cần giữ được tiếp điểm bảo vệ khi thiết bị yêu cầu PE.
- Xem tình trạng dây và ổ: lưu ý vỏ nứt, dây hở, chân phích cong, dấu cháy xém hoặc ổ cắm giữ phích lỏng.
- Đọc nhãn nguồn: ghi model, điện áp và hướng dẫn nối đất của thiết bị; tránh suy đoán chỉ từ hình dáng vỏ máy.
- Ghi nhận hiện tượng: tiếng ù xuất hiện ở máy nào, khi nối thêm dây nào, hoặc sau lần thay đổi bộ dàn nào.
Nếu đã có cảm giác tê khi chạm vỏ, mùi khét hay nóng bất thường, ngừng sử dụng và ngắt nguồn tại vị trí an toàn. Không chạm thử lại để “xác nhận”. Cung cấp mô tả hiện tượng cho người kiểm tra.

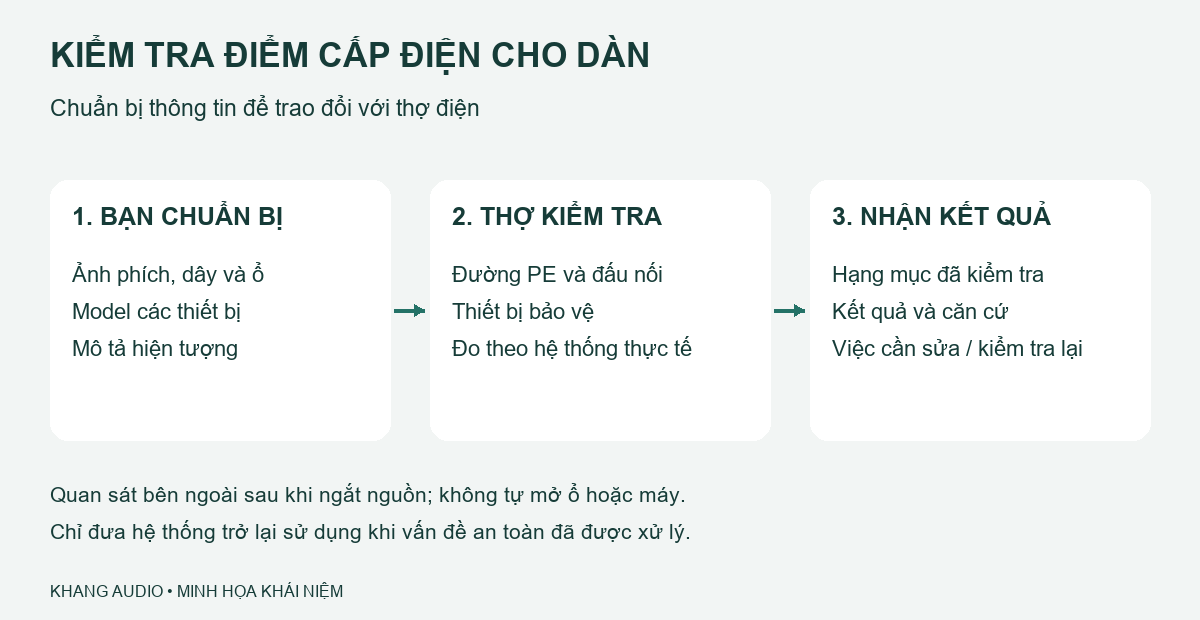

Nên yêu cầu thợ điện kiểm tra những gì?
Thay vì chỉ yêu cầu “đóng thêm cọc cho dàn”, hãy đề nghị kiểm tra điểm cấp điện và biện pháp bảo vệ đang có. Với căn hộ chung cư, trao đổi cùng bộ phận kỹ thuật tòa nhà để xác định hệ thống chung.
- Đường PE: xác nhận tính liên tục từ điểm cấp điện cho dàn đến hệ thống bảo vệ của công trình.
- Đấu nối và bảo vệ: kiểm tra ổ cắm, dây cấp, tiếp điểm và sự phù hợp của thiết bị bảo vệ; kiểm tra thiết bị chống dòng rò bằng phương pháp phù hợp nếu có.
- Kết quả đo: đề nghị ghi rõ đã kiểm tra gì, kết quả nào đạt, hạng mục nào cần sửa và căn cứ đánh giá.
- Phương án hoàn thiện: thống nhất đường đi dây, vị trí ổ, tải sử dụng và cách kiểm tra lại sau khi thi công.
Thông số cọc, tiết diện dây và tiêu chí đo phụ thuộc hệ thống cụ thể. Thợ điện cần lựa chọn theo thiết kế, thay vì áp dụng một bộ kích thước chung cho mọi nhà. Tài liệu Schneider Electric về các phần của hệ thống nối đất giải thích mối liên hệ giữa dây bảo vệ, đầu nối đất chính và liên kết đẳng thế.
Khi dàn bị ù, nên xử lý tiếp thế nào?
Sau khi điểm cấp điện được xác nhận phù hợp, kiểm tra hiện tượng theo chuỗi thiết bị. Tiếng ù có thể xuất hiện khi các máy nối với nhau qua nhiều đường; thông tin về dây tín hiệu và nguồn phát sẽ giúp khoanh vùng nguyên nhân.
Giữ nguyên tiếp địa bảo vệ trong quá trình kiểm tra. Không bẻ chân đất hoặc dùng đầu chuyển làm mất PE để thử hết ù. Phần kiểm tra từng bước được trình bày riêng trong bài dàn âm thanh bị ù, rè: kiểm tra từ đâu?.
Nếu bạn đang sắp xếp lại điểm cấp nguồn, xem thêm vai trò và cách dùng bộ lọc điện LC. Việc chọn dây, ổ chia và bộ lọc nên thực hiện trên đường cấp điện đã được kiểm tra.
Câu hỏi thường gặp
Cắm vào ổ ba chấu là đã có tiếp địa?
Cần xác nhận đường PE phía sau ổ được đấu đúng và hoạt động phù hợp. Hình dạng ổ chỉ cho biết khả năng tiếp nhận phích; kết quả kiểm tra điện mới xác nhận phần bảo vệ.
Có nên làm cọc đất riêng chỉ cho audio?
Hãy để người thiết kế hệ thống điện đánh giá nhu cầu và cách liên kết với hệ thống hiện hữu. Không tự tạo một đường đất độc lập cho bộ dàn hoặc nối vào ống nước, lan can.
Nên gửi gì cho Khang Audio để được tư vấn bộ dàn?
Gửi model các máy, ảnh phích và ổ cắm, sơ đồ kết nối cùng kết quả kiểm tra điện nếu đã có. Khang Audio sẽ tư vấn phần bố trí nguồn và phối ghép thiết bị; việc kiểm tra, thi công điện công trình cần thợ điện chuyên môn. Liên hệ Khang Audio hoặc gọi 0906003355.
