Bộ Meister Klangfim 4DT Hybrid Phân Tần Chủ Động

Bộ Meister Klangfim 4DT Hybrid Phân Tần Chủ Động kết hợp loa 4 đường tiếng với crossover số, ampli đèn cho dải trung/cao và ampli bán dẫn cho dải trầm. Hệ thống hỗ trợ cả nhạc số và đĩa than.

Loa chính: Meister Klangfilm 4DT, củ loa RFT 9806, KSP215, 3060 và L3702
Xử lý: crossover DBacoustic CD4008RTS
Khuếch đại: ampli đèn EL34 Push-pull 20 W/kênh và PA01 V+ 150 W/kênh
Nguồn phát: Cambridge Audio CXN100, mâm than Music Hall Classic và phono Clearaudio Nano V2
Nguồn điện: biến áp cách ly CBN 3,5 kVA tích hợp lọc điện
Kích thước mỗi loa (Rộng × Cao × Sâu): 50 × 127 × 60 cm
Giá bán: Liên hệ để xác nhận cấu hình và tình trạng thiết bị

17660513025050 ( Còn hàng )

Giá: Liên hệ

Thông tin
Bình luận

Bộ Meister Klangfilm 4DT Hybrid – hệ thống chủ động cho cả nhạc số và đĩa than

Bộ dàn được xây dựng quanh đôi loa Meister Klangfilm 4 đường tiếng, sử dụng bốn nhóm củ loa RFT cho từng vùng tần số. Thay vì để một phân tần thụ động duy nhất xử lý toàn bộ tín hiệu, hệ thống dùng crossover số DBacoustic CD4008RTS để chia dải trước khi khuếch đại. Amply đèn EL34 Push-pull đảm nhiệm phần trung và cao, còn PA01 V+ cung cấp công suất cho dải trầm.

Giá trị của cấu hình hybrid nằm ở việc mỗi loại khuếch đại được giao cho vùng tần số phù hợp với thế mạnh của nó. Phần trung/cao hướng đến độ giàu nhạc tính và độ mở; phần trầm cần lực kéo và khả năng kiểm soát. Khi được đo, cân chỉnh mức, pha và độ trễ theo phòng nghe, bốn đường tiếng có thể liên kết thành một sân khấu thống nhất thay vì hoạt động như các nhóm loa rời rạc.

Bộ Meister Klangfilm 4DT Hybrid phân tầng chủ động

Cấu trúc đường tín hiệu

Nguồn nhạc số: Cambridge Audio CXN100 tiếp nhận nhạc mạng, USB hoặc tín hiệu số và chuyển đổi qua DAC ESS ES9028Q2M.
Nguồn đĩa than: Music Hall Classic đọc đĩa ở tốc độ 33 1/3 hoặc 45 vòng/phút. Khi dùng Clearaudio Nano V2, cần chuyển phono tích hợp của mâm sang chế độ bypass/line phù hợp để tránh khuếch đại phono hai lần.
Phân chia dải tần: DBacoustic CD4008RTS cung cấp 4 đầu vào, 8 đầu ra, EQ, bộ lọc phân tần, chỉnh pha và delay cho từng đường loa.
Khuếch đại hybrid: EL34 Push-pull 20 W/kênh phụ trách trung/cao; PA01 V+ cấu hình BTL LM3886, 150 W/kênh phụ trách dải trầm.
Loa 4 đường tiếng: các dải được đưa tới RFT 9806, RFT KSP215, RFT 3060 và RFT L3702 theo cấu hình căn chỉnh của Khang Audio.

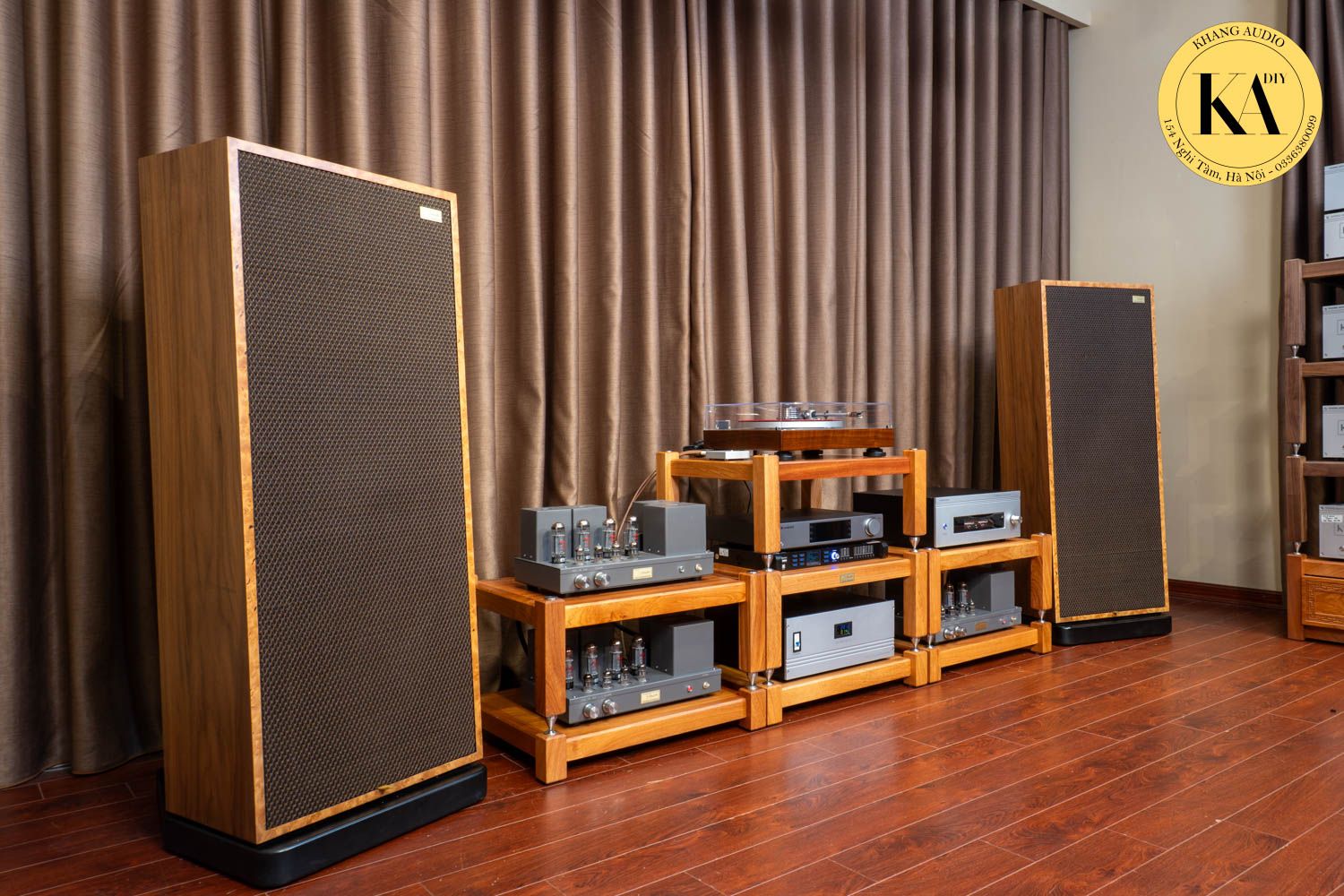

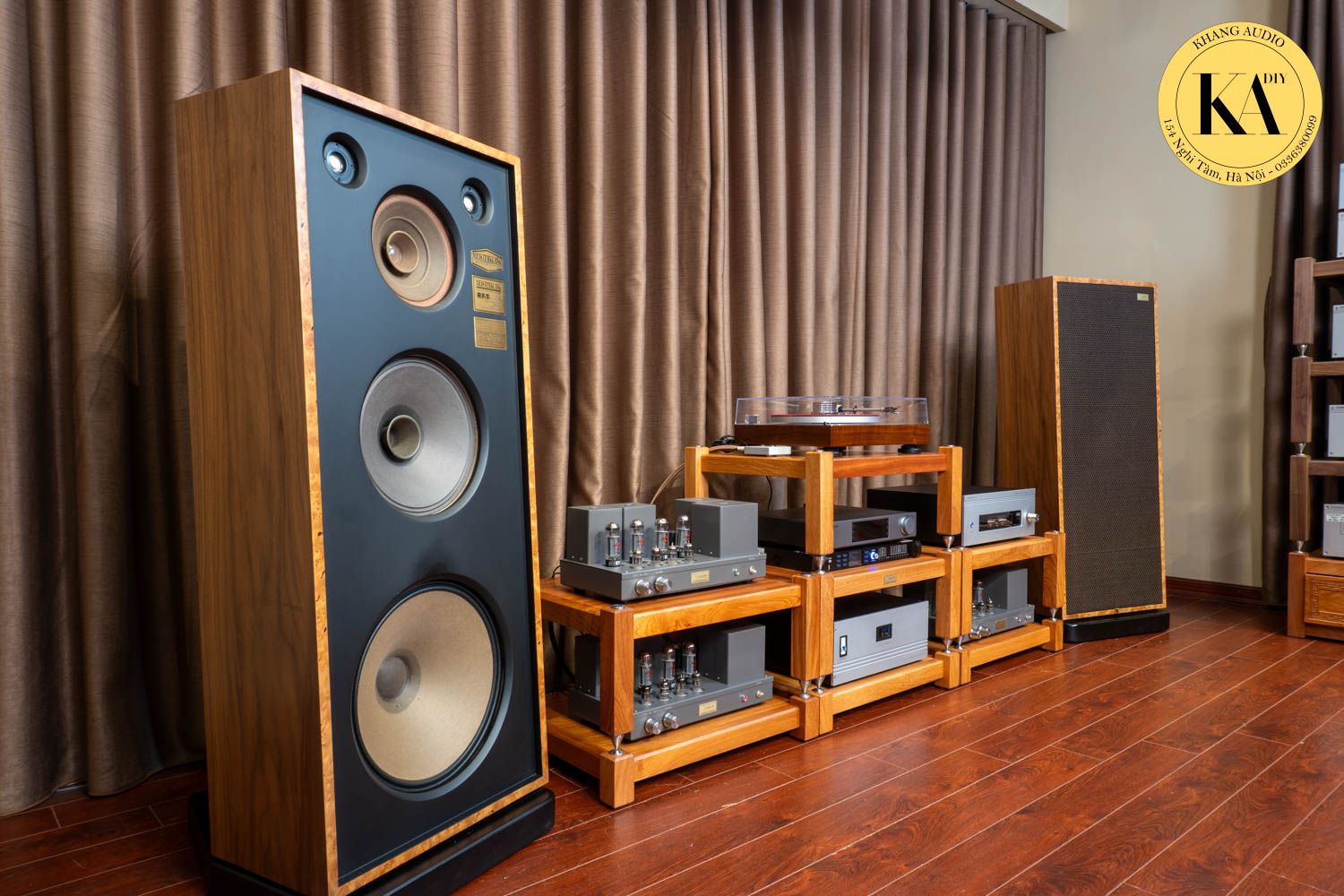

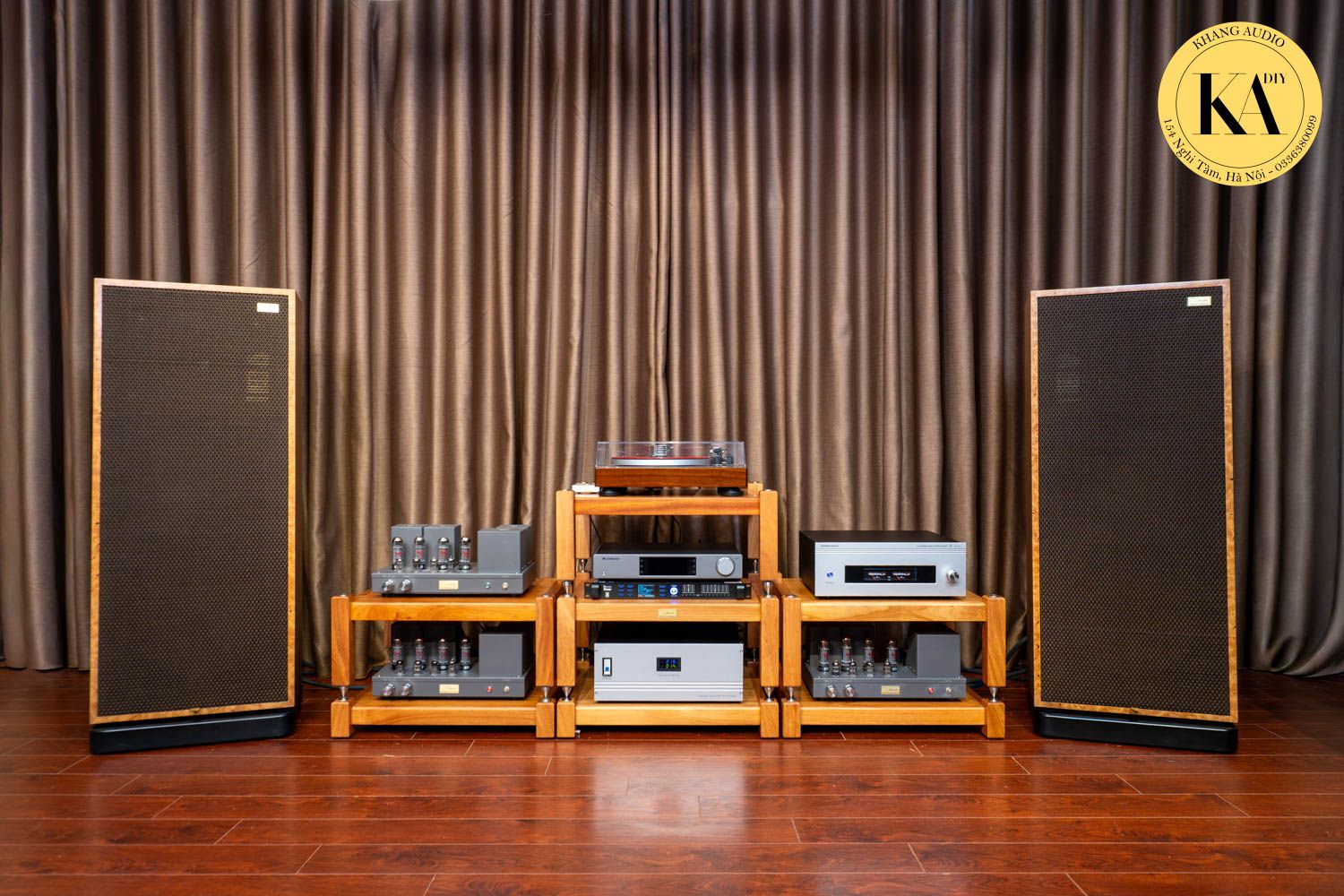

Toàn cảnh hệ thống Meister Klangfilm 4DT tại Khang Audio

Cấu hình chi tiết

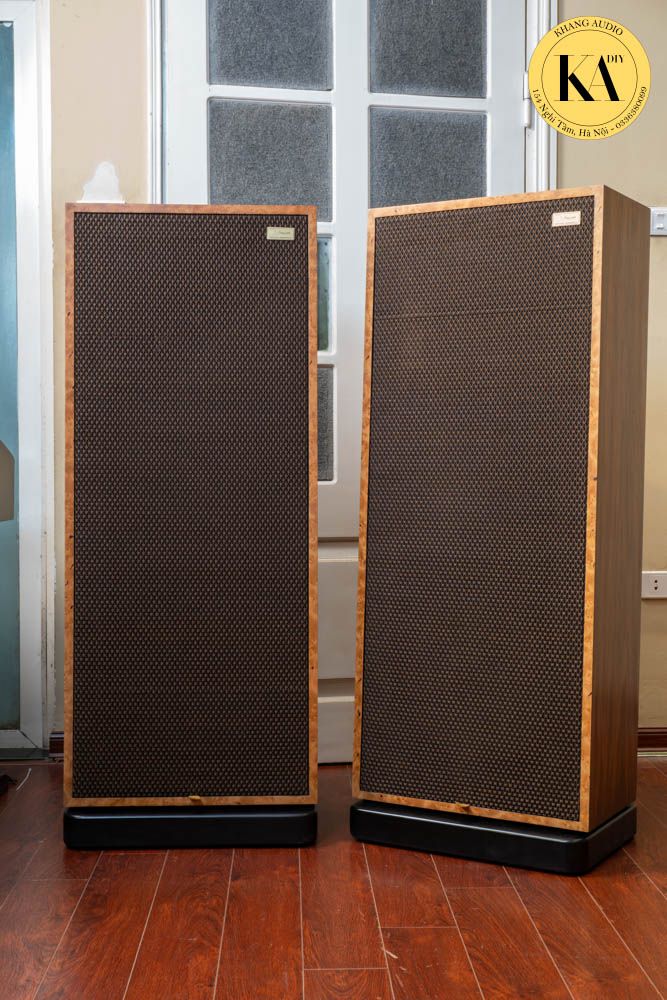

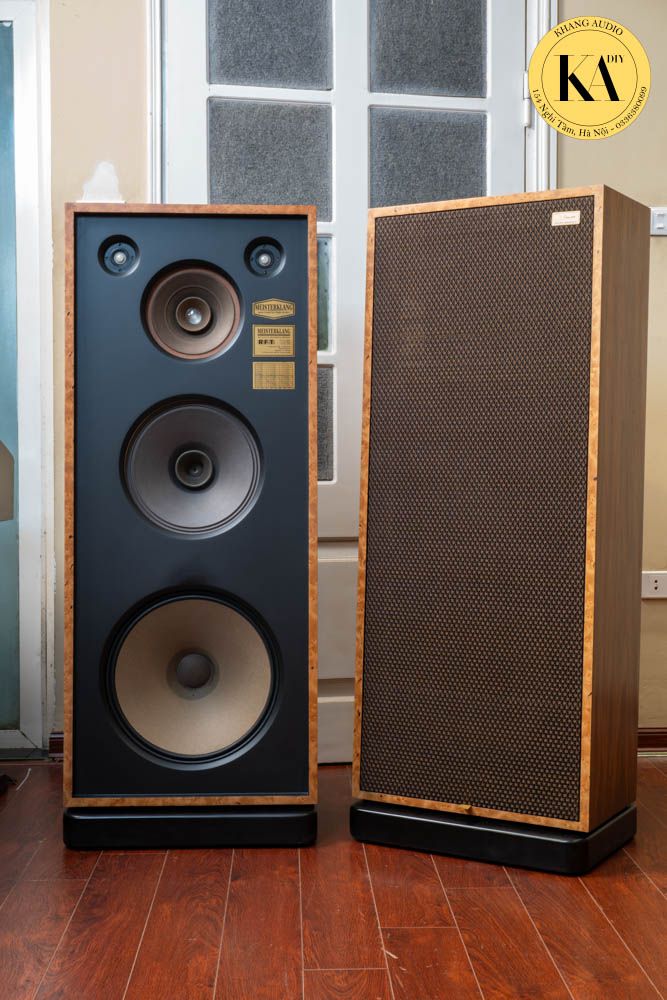

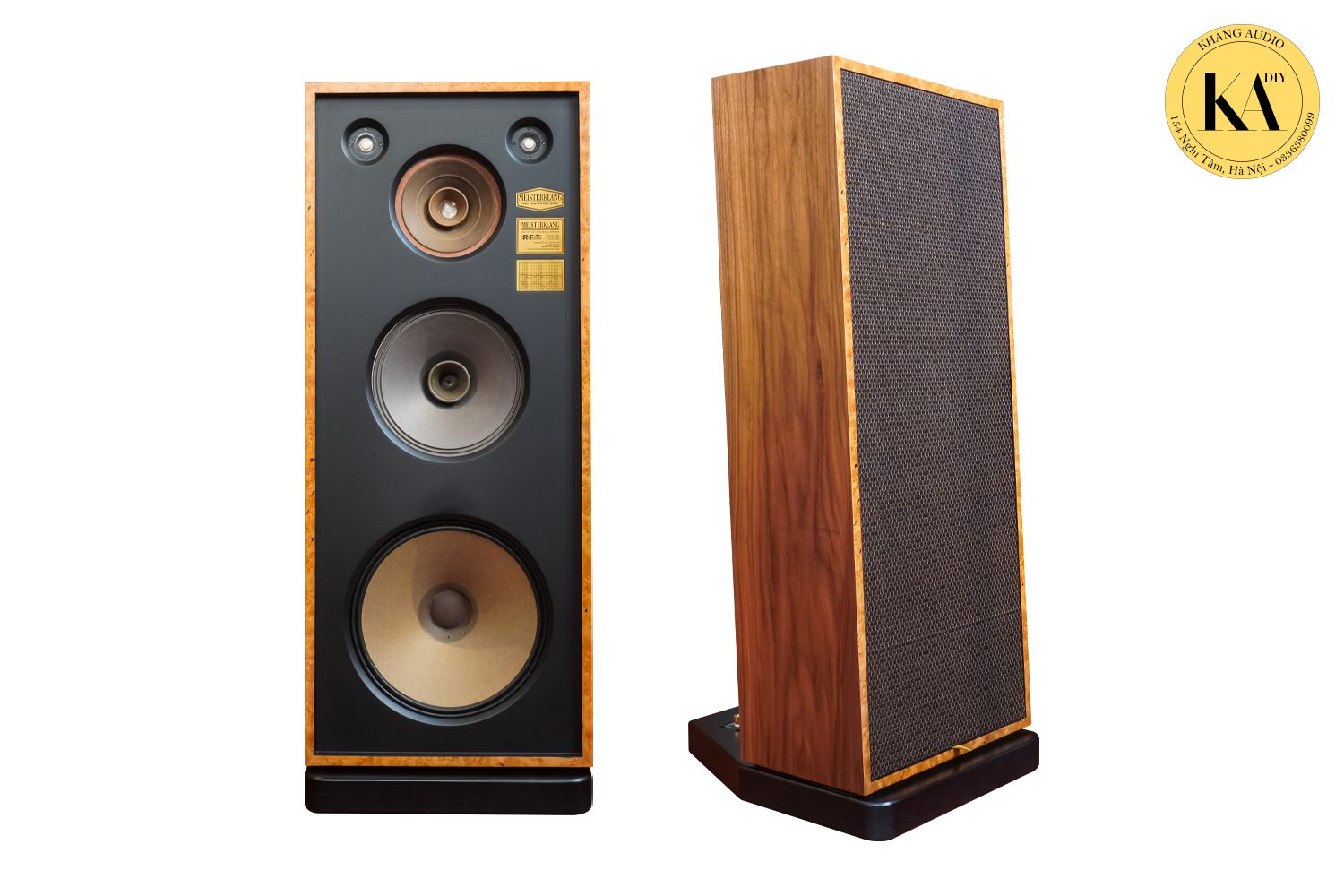

Loa Meister Klangfilm 4 đường tiếng

Mỗi loa sử dụng treble RFT 9806, mid-high RFT KSP215, mid-low RFT 3060 và woofer RFT L3702. Thùng kết hợp gỗ dán dùng cho audio và MDF, hoàn thiện bề mặt gỗ óc chó. Kích thước mỗi loa rộng 50 × cao 127 × sâu 60 cm.

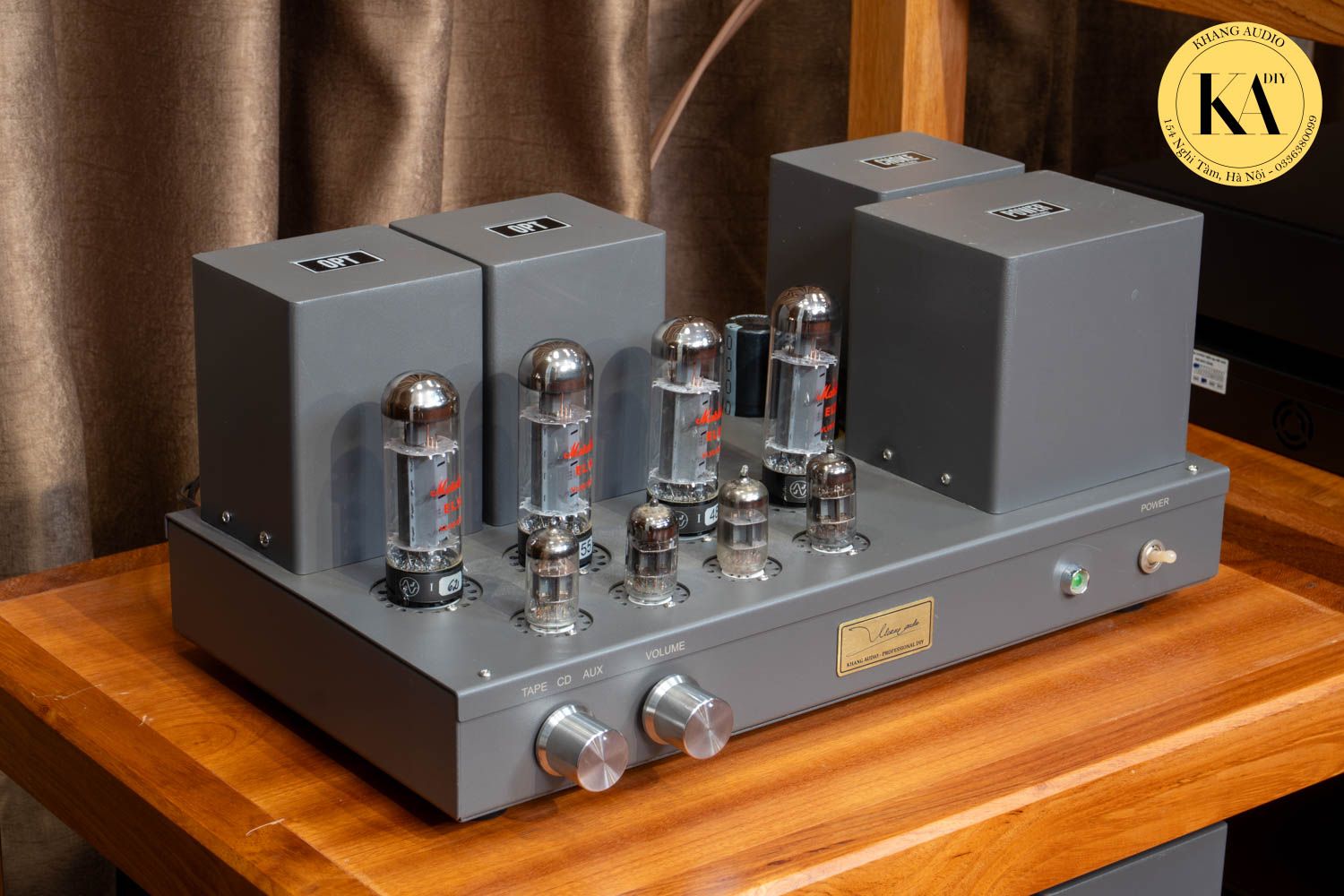

Amply đèn EL34 Push-pull Khang Audio DIY

Mạch push-pull sử dụng 4 bóng EL34 và 4 bóng 6H1P, công suất 20 W/kênh. Thiết bị có 3 đầu vào RCA, ngõ ra loa 4 Ω và 8 Ω; kích thước rộng 44 × cao 21 × sâu 24 cm, khối lượng 18 kg.

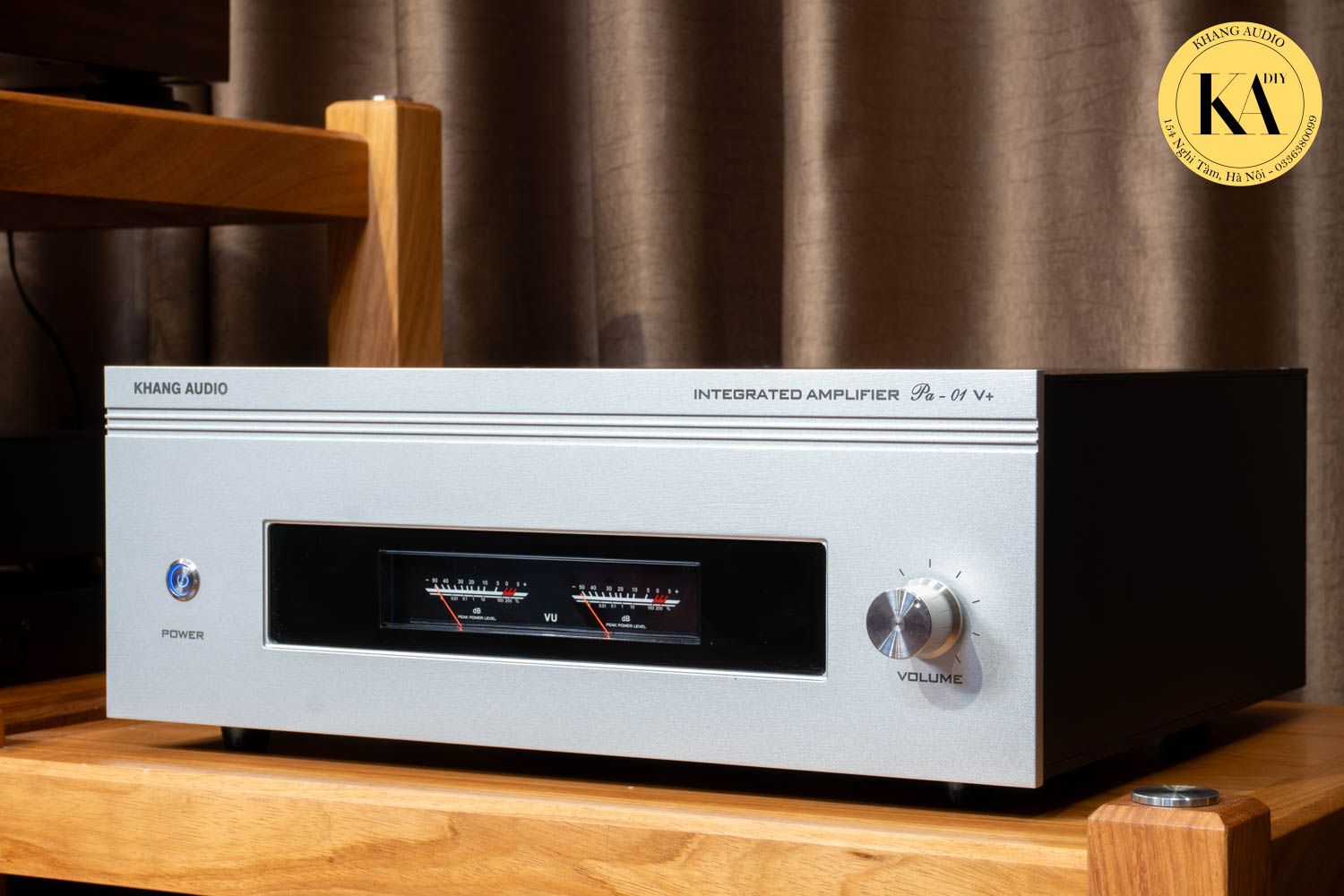

Amply PA01 V+ Khang Audio DIY

PA01 V+ dùng cấu hình BTL với IC LM3886, công suất công bố 150 W/kênh và hỗ trợ loa 4–8 Ω. Máy có một đầu vào RCA, vỏ nhôm phay xước anod và đồng hồ VU; kích thước rộng 43 × cao 16,5 × sâu 41 cm.

DBacoustic CD4008RTS

Crossover số trang bị DSP 32 bit, ADC 32 bit/DAC 24 bit, lấy mẫu 96 kHz, 4 XLR balanced vào và 8 XLR balanced ra. Thiết bị hỗ trợ EQ 16 băng tần, compressor, gate, HPF/LPF, đảo cực, delay tối đa 2.000 ms và 128 preset. Kích thước rộng 48,3 × cao 4,6 × sâu 29,1 cm.

Cambridge Audio CXN100

Music streamer/DAC dùng chip ESS ES9028Q2M, hỗ trợ PCM đến 32 bit/768 kHz và DSD512. Các nền tảng gồm AirPlay 2, Chromecast, Spotify Connect, TIDAL, Qobuz, Deezer và Roon Ready. Kích thước rộng 43 × cao 8 × sâu 32,5 cm; khối lượng 3,55 kg.

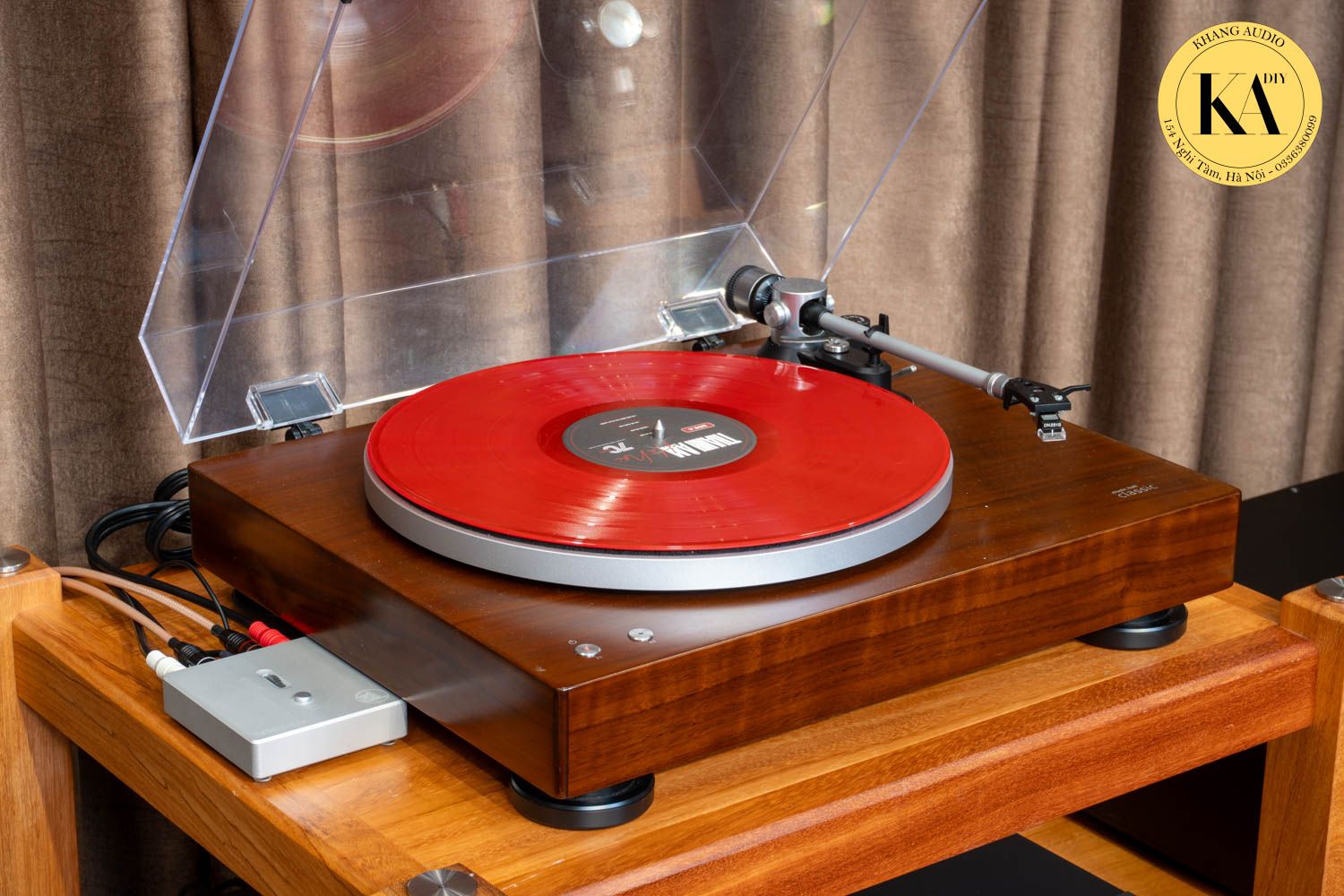

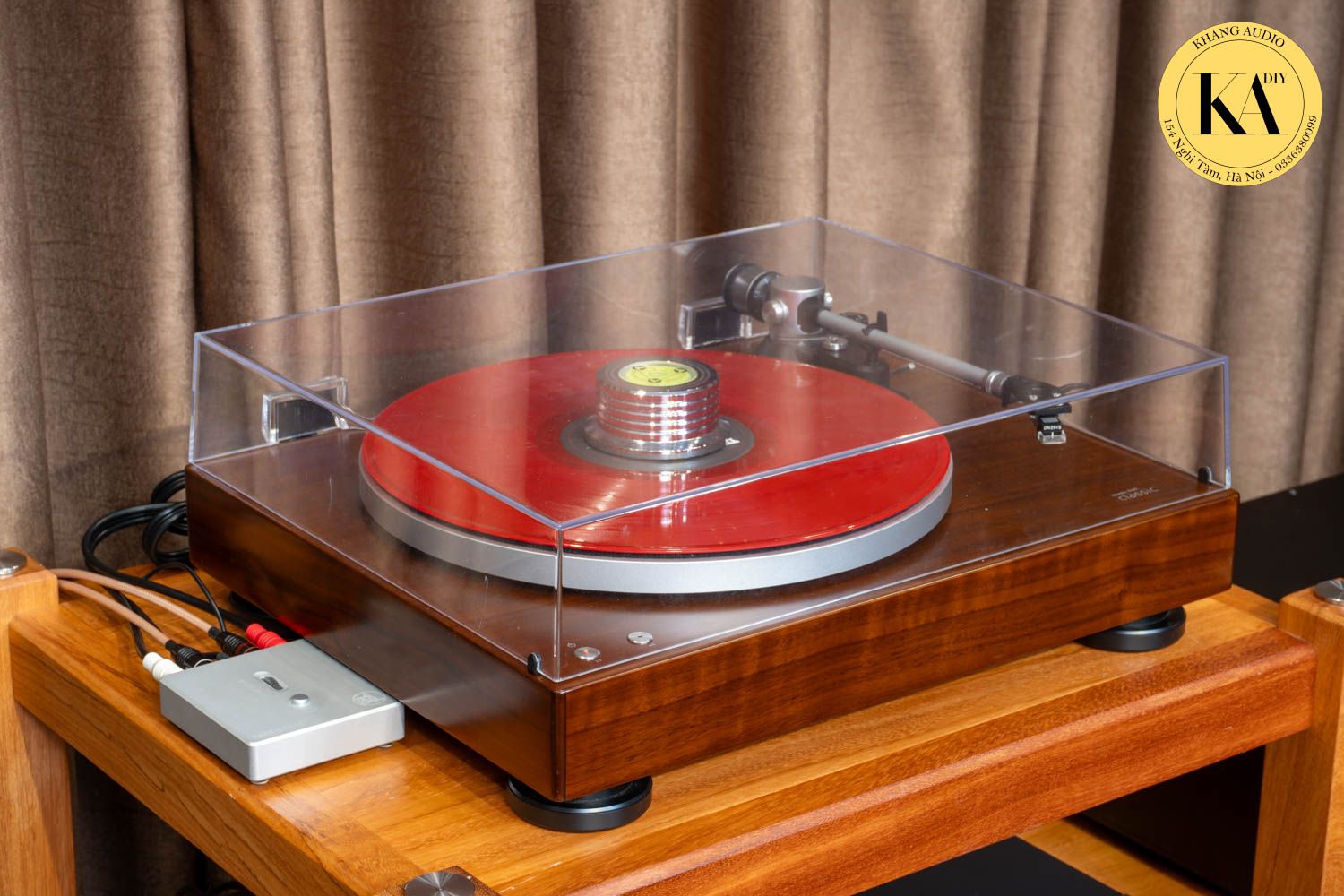

Mâm than Music Hall Classic và Clearaudio Nano V2

Music Hall Classic là mâm belt-drive hai tốc độ, đi kèm đầu kim MM Music Hall Spirit và có phono tích hợp có thể chuyển đổi. Cơ chế bán tự động nâng cần và dừng mâm khi hết mặt đĩa. Kích thước rộng 43,5 × cao 15,9 × sâu 36,8 cm; khối lượng khoảng 6,9 kg.

Clearaudio Nano V2 hỗ trợ đầu kim MM/MC, gain 34 dB ở chế độ MM và 54 dB ở chế độ MC, có bộ lọc subsonic và kết nối RCA. Kích thước rộng 8,5 × cao 2,5 × sâu 10,6 cm; khối lượng cả phono và bộ nguồn khoảng 0,5 kg.

Nguồn điện, kệ và dây dẫn

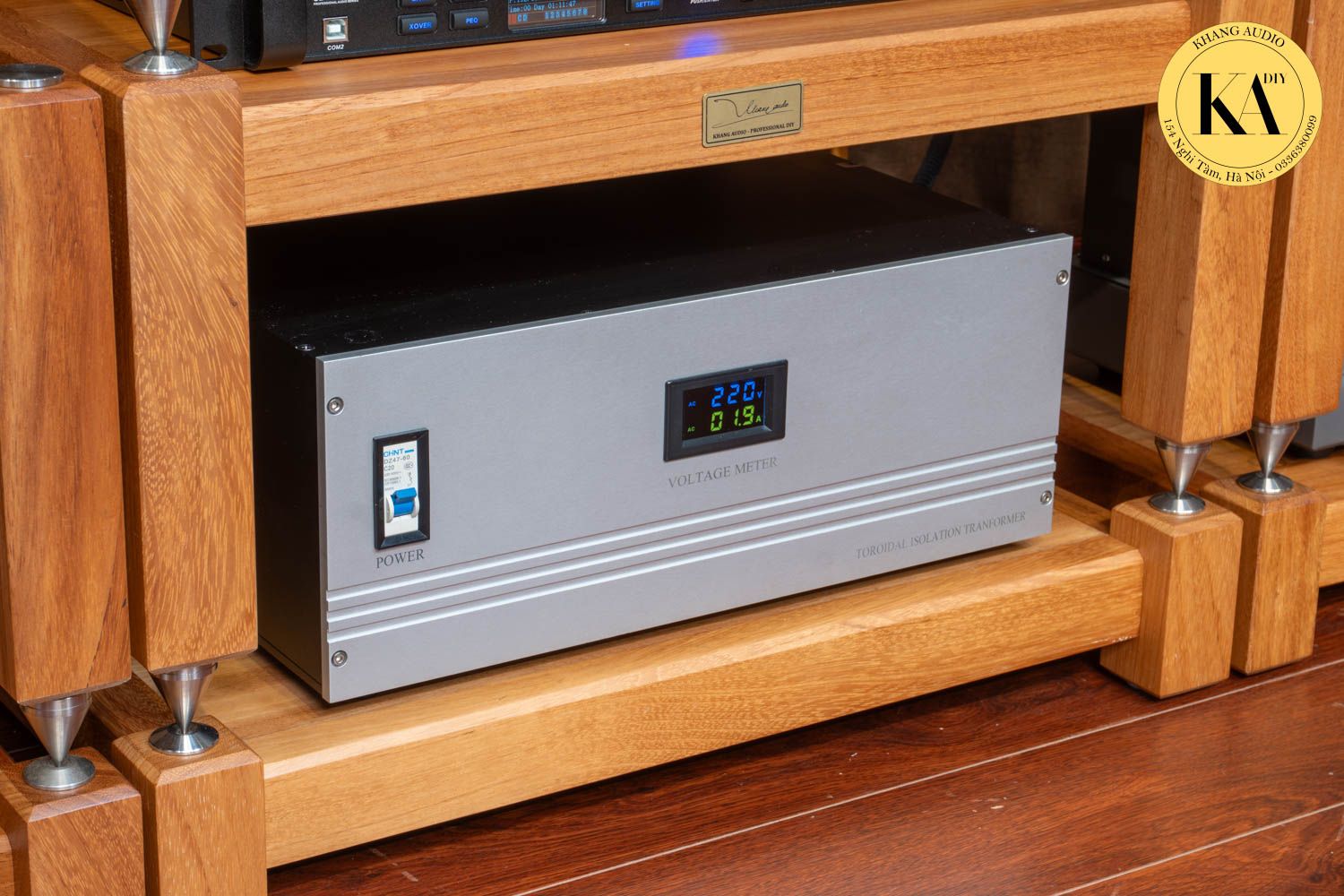

Biến áp cách ly xuyến CBN 3,5 kVA tích hợp lọc điện cấp nguồn cho hệ thống theo sơ đồ được kiểm tra trước khi bàn giao. Kệ Audio gỗ gõ đỏ 3 tầng có khung và chân bằng gỗ gõ đỏ thịt, mặt kệ bằng gỗ công nghiệp lạng veneer; kích thước rộng 62 × cao 77,5 × sâu 50 cm. Hệ thống dây nguồn, dây AV và dây loa được chọn theo vị trí và chiều dài lắp đặt thực tế.

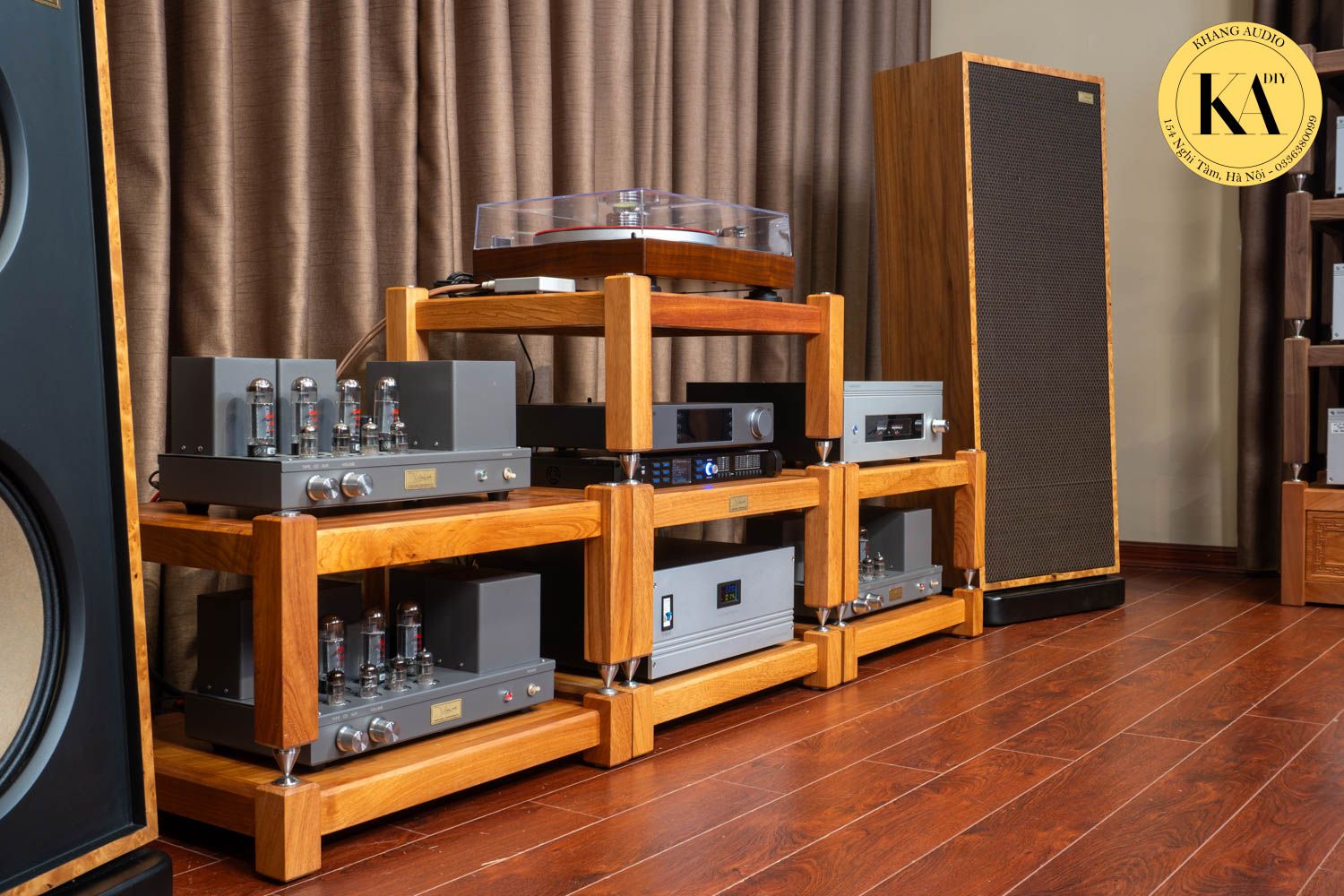

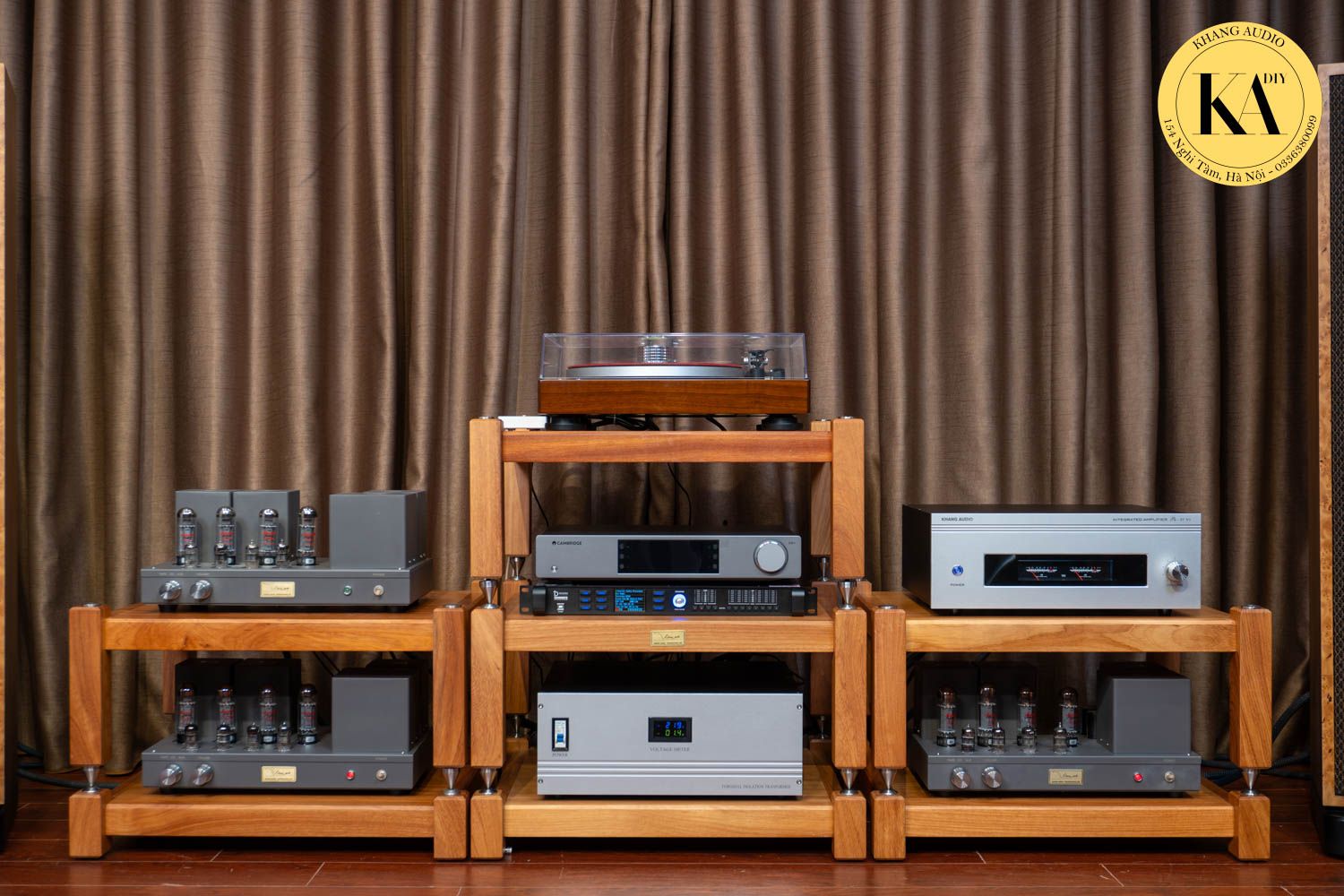

Các thiết bị nguồn phát và khuếch đại trong bộ Meister Klangfilm 4DT

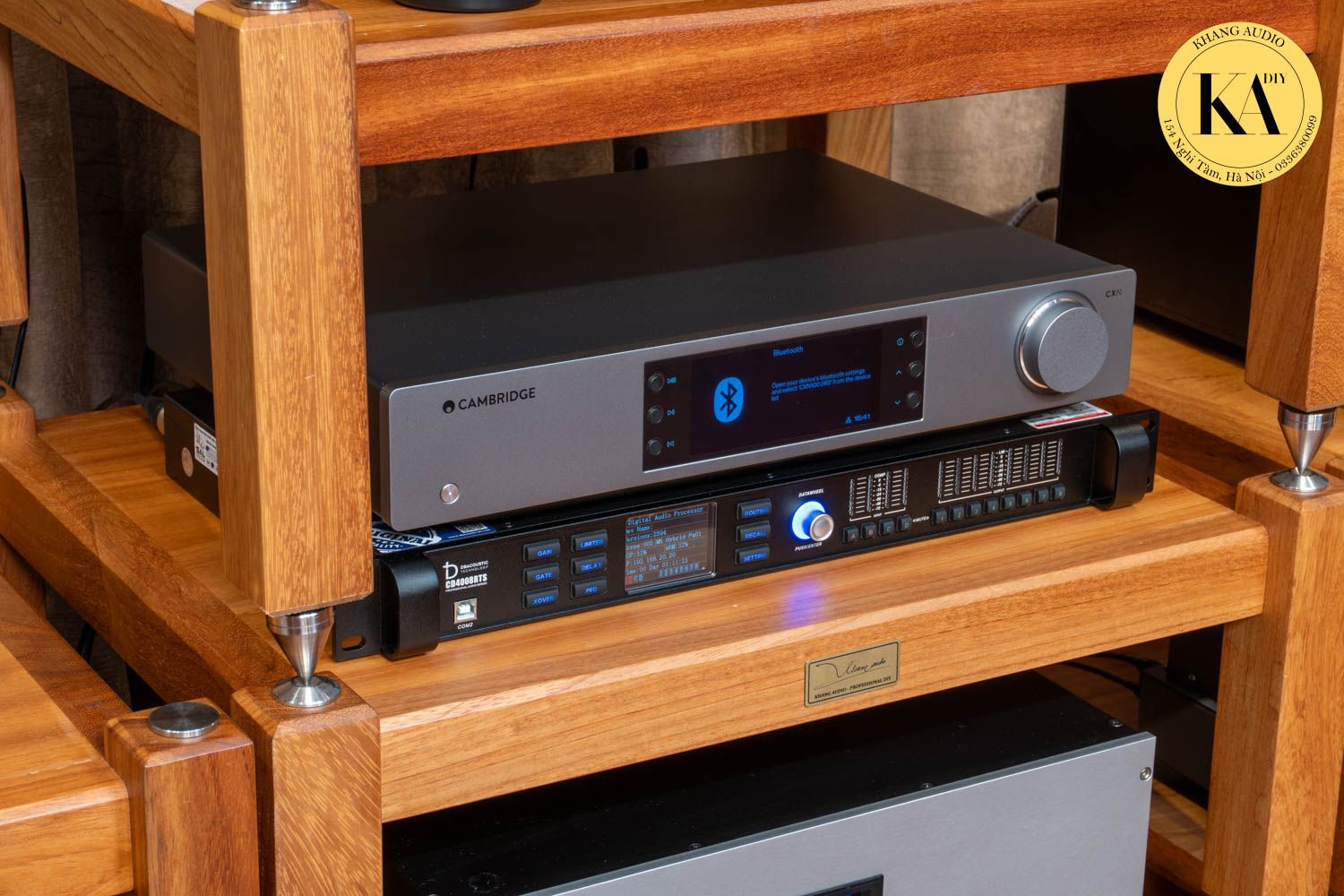

Chi tiết bố trí thiết bị của bộ Meister Klangfilm 4DT

Amply và nguồn phát trong bộ dàn Meister Klangfilm 4DT

Thông số và kích thước chính

Loa Meister Klangfilm 4DT	4 đường tiếng; mỗi loa rộng 50 × cao 127 × sâu 60 cm
Amply EL34 Push-pull	20 W/kênh; rộng 44 × cao 21 × sâu 24 cm; 18 kg
Amply PA01 V+	150 W/kênh; rộng 43 × cao 16,5 × sâu 41 cm
DBacoustic CD4008RTS	4 vào/8 ra; rộng 48,3 × cao 4,6 × sâu 29,1 cm
Cambridge Audio CXN100	rộng 43 × cao 8 × sâu 32,5 cm; 3,55 kg
Music Hall Classic	rộng 43,5 × cao 15,9 × sâu 36,8 cm; khoảng 6,9 kg
Clearaudio Nano V2	rộng 8,5 × cao 2,5 × sâu 10,6 cm; khoảng 0,5 kg gồm bộ nguồn
Kệ Audio 3 tầng	rộng 62 × cao 77,5 × sâu 50 cm; 28 kg gồm bao bì
Kích thước bố trí toàn hệ thống	phụ thuộc khoảng cách loa, vị trí kệ và điều kiện phòng nghe thực tế

Loa Meister Klangfilm 4DT và hệ thống hybrid phân tần chủ động

Hệ thống hybrid phân tần chủ động Meister Klangfilm 4DT

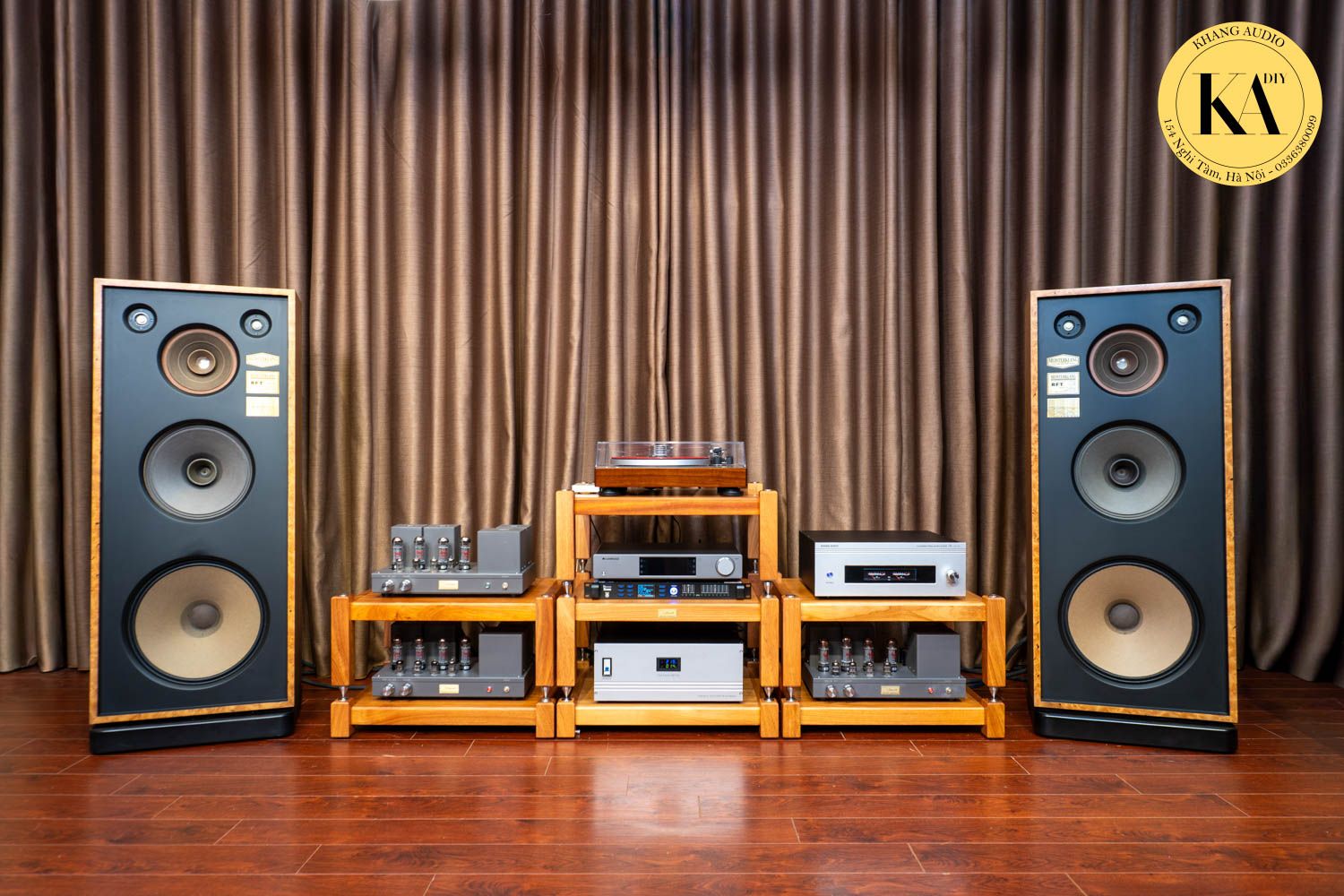

Bộ âm thanh Meister Klangfilm 4DT hoàn chỉnh

Vận hành và căn chỉnh

Cấu hình crossover, mức gain, pha và delay phải được thiết lập theo từng củ loa và đo tại vị trí nghe.
Bật nguồn theo thứ tự nguồn phát, thiết bị xử lý, ampli; khi tắt thực hiện theo chiều ngược lại.
Không thay đổi preset crossover hoặc đấu lại đường loa khi chưa xác định đúng dải tần và ampli phụ trách.
Đặt mâm than trên mặt kệ cân bằng, tách rung và kiểm tra lựa chọn phono tích hợp/phono rời trước khi phát.
Chừa khoảng thoáng cho hai ampli và biến áp cách ly; không che khe tản nhiệt.

Video về Bộ Meister Klangfim 4DT Hybrid Phân Tần Chủ Động

Bộ âm thanh Meister Klangfilm Hybrid: 80% thiết bị Khang Audio tự làm

Bèo Dạt Mây Trôi trên hệ thống Meister Klangfilm

Meister Klangfilm: trong veo, rõ từng nốt nhạc

Kiểm tra, bảo hành và liên hệ

Khang Audio kiểm tra từng thiết bị, sơ đồ tín hiệu, preset phân tần, cân bằng mức và hoạt động của toàn hệ thống trước khi bàn giao. Sản phẩm đang để giá Liên hệ; cấu hình có thể được xác nhận lại theo tình trạng thiết bị và phòng nghe.
